近日充電頭網拆解了華科生一款22.5W SCP快充迷你充電器，小巧實用。而華科生還推出了一款65W氮化鎵快充，充電器采用方塊造型機身，配備2C1A三個熱門輸出接口，最大輸出功率65W，也可以滿足筆電和手機同時45W+18W快充。下面我們繼續對這款氮化鎵快充進行詳細拆解，看看用料做工如何。

一、華科生65W氮化鎵快充外觀

華科生65W氮化鎵快充采用PC阻燃材質白色外殼，腰身高光亮面處理，各面間過渡圓潤，十分光滑簡潔，使用手感好。

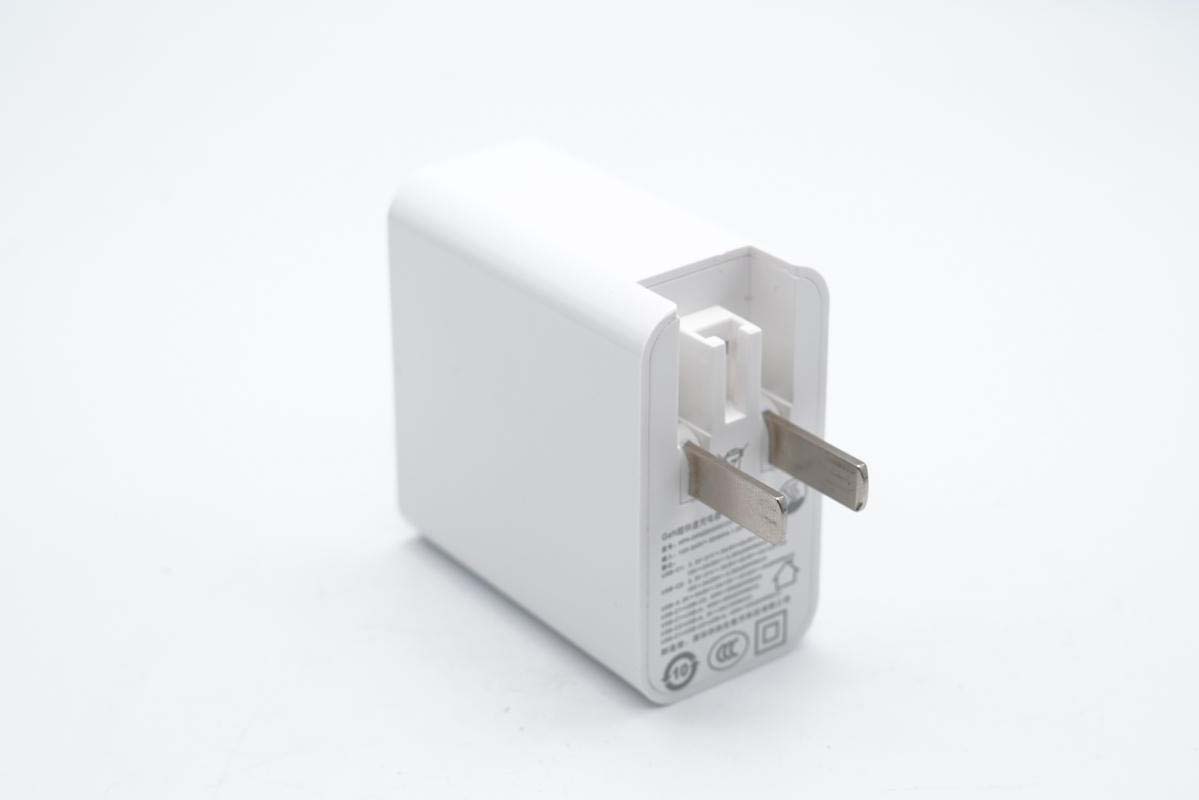

輸入端配備可折疊插腳，同時插腳端外殼設計成可組裝結構，可組裝不同國家的電源插頭使用。

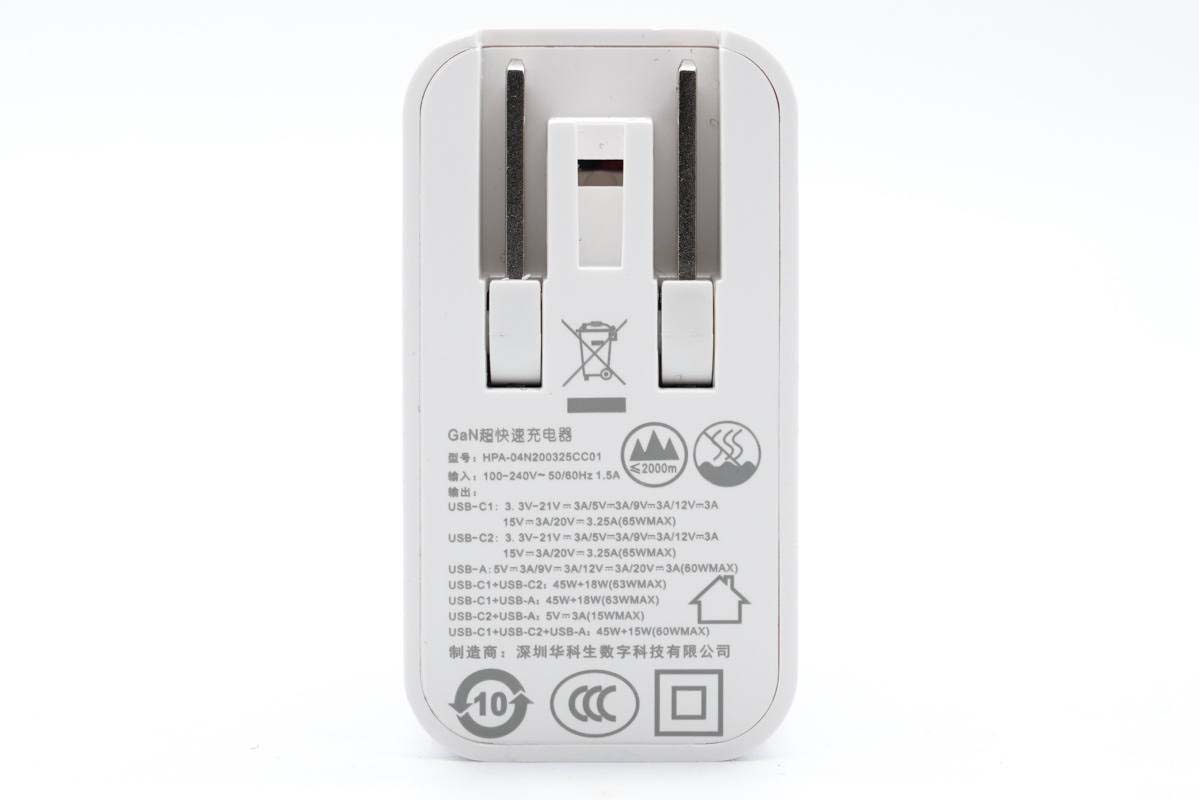

輸入端外殼上印有充電器參數

型號：HPA-04N200325CC01

輸入：100-240V~50/60HZ 1.5A

單口輸出：

USB-C1/C2：3.3-21V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A Max

USB-A：5V3A、9V3A、12V3A、20V3A Max

雙口輸出：

C1+C2：45W+18W（63W Max）

C1+A：45W+18W（63W Max）

C2+A：5V3A（15W Max）

三口輸出：

C1+（C2+A）：45W+15W（60W Max）

產品已經通過了3C認證。

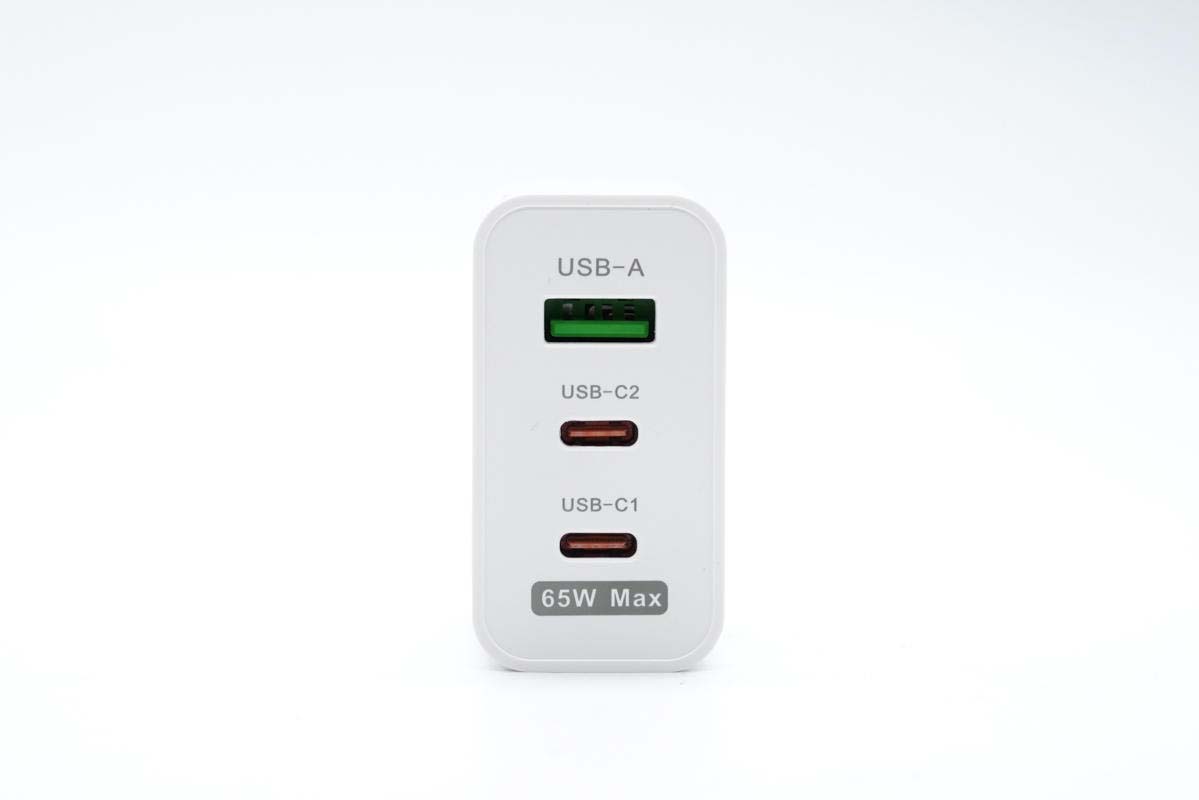

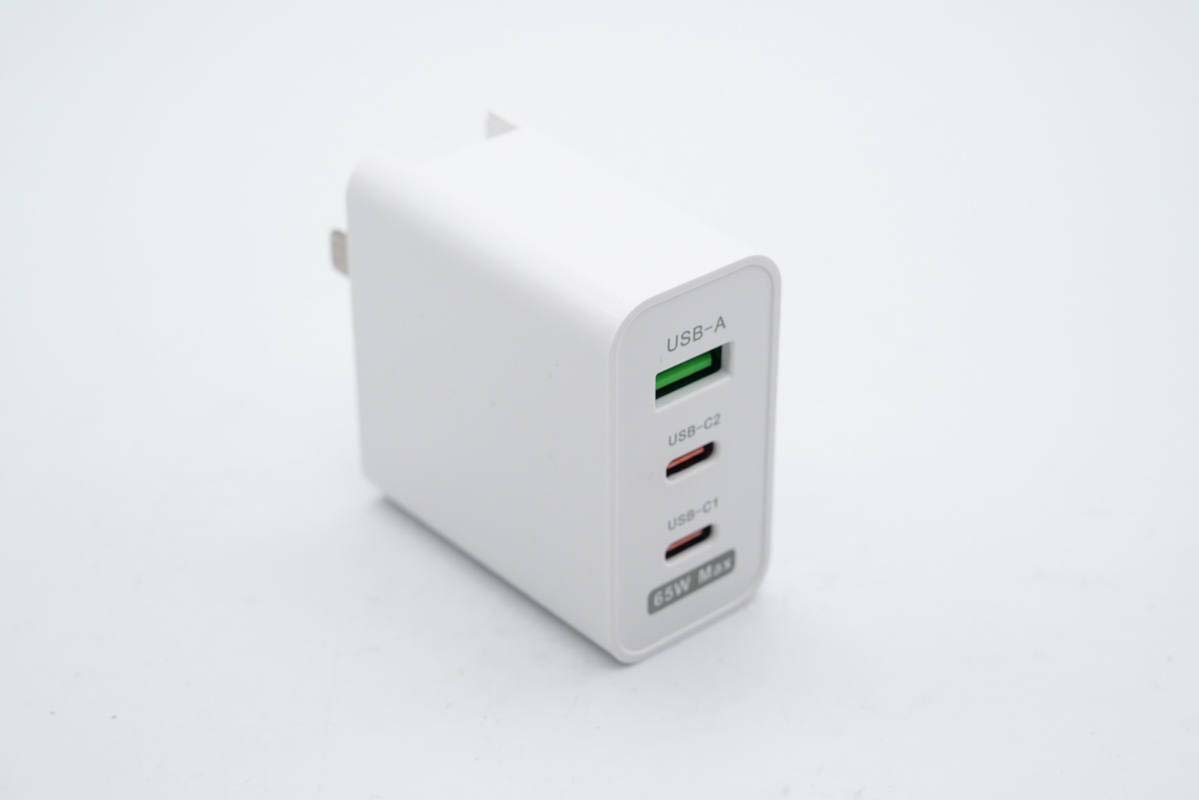

輸出端配備2C1A三個接口，A口綠色膠芯，兩個C口為紅色膠芯，接口旁都印有區別標識，此外還有“65W Max”最大輸出功率標識。

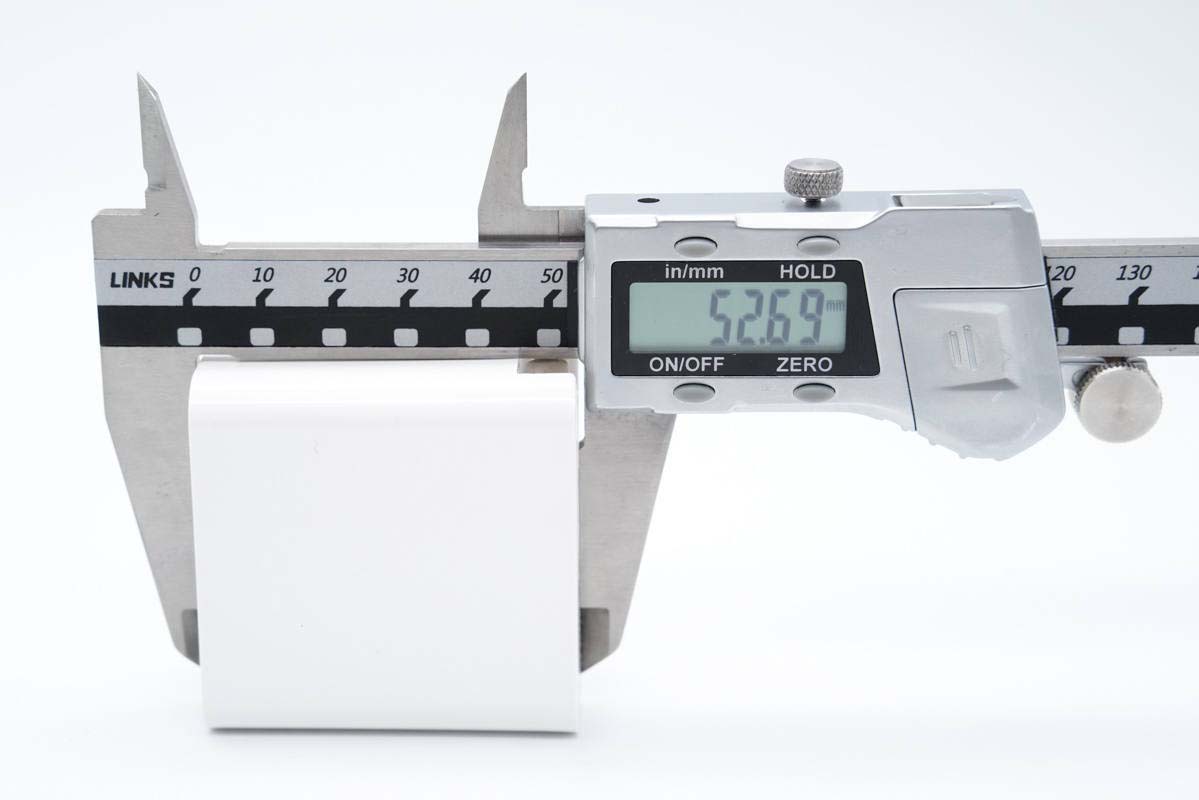

使用游標卡尺實測充電器機身長度為52.69mm。

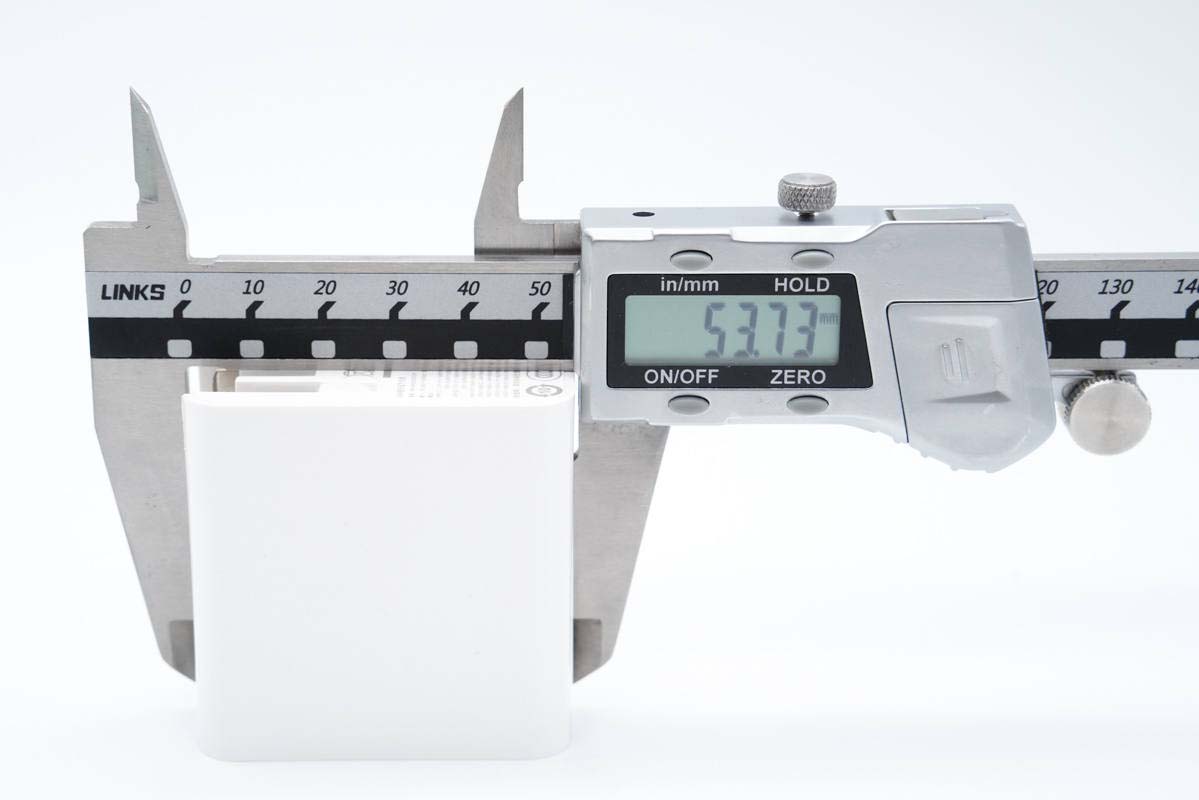

寬度為53.73mm。

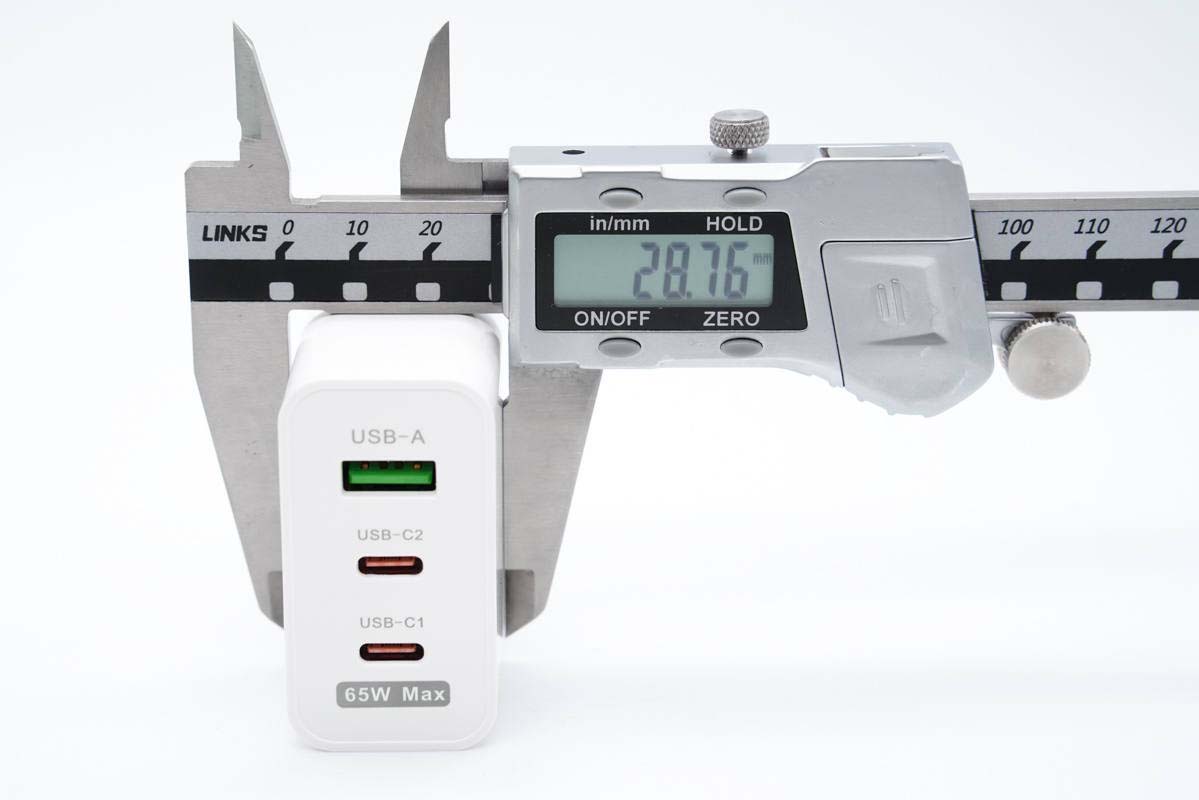

厚度為28.76mm。通過三維可以算得充電器體積約為81.4cm3，功率密度約為0.8W/cm3。

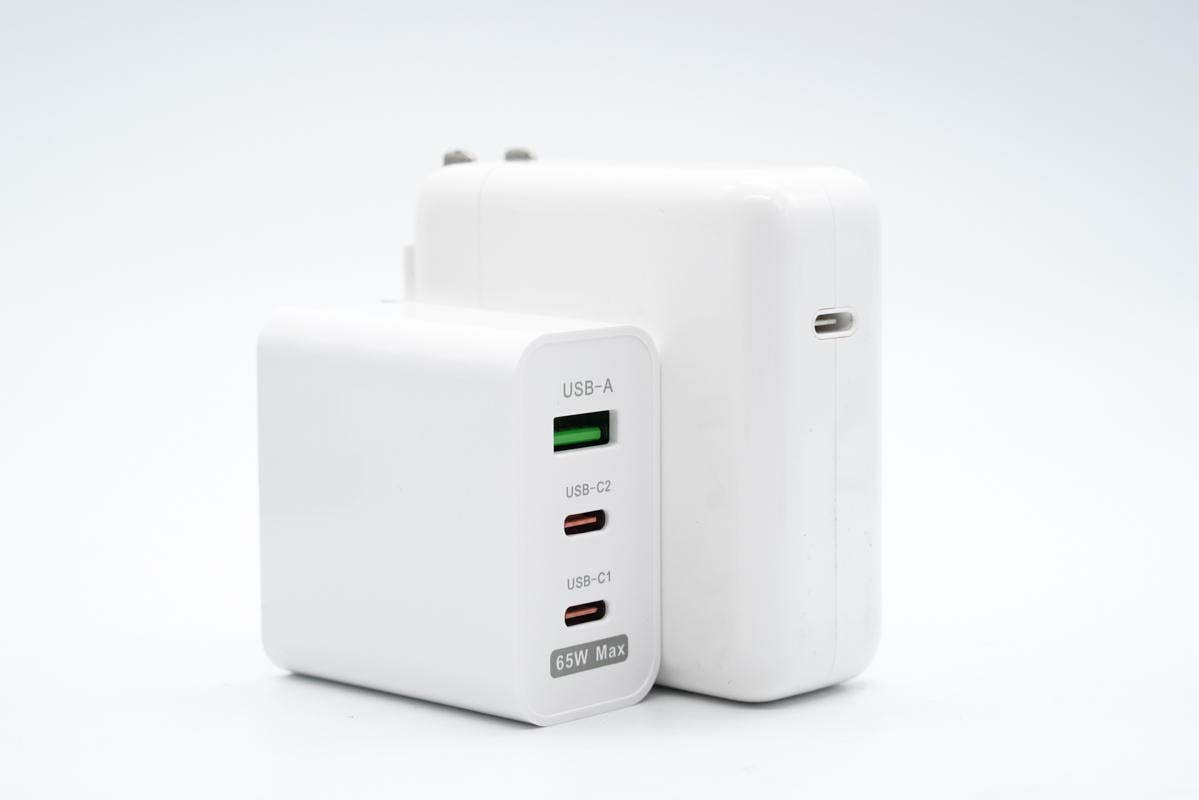

和蘋果61W充電器直觀對比，體積優勢明顯。

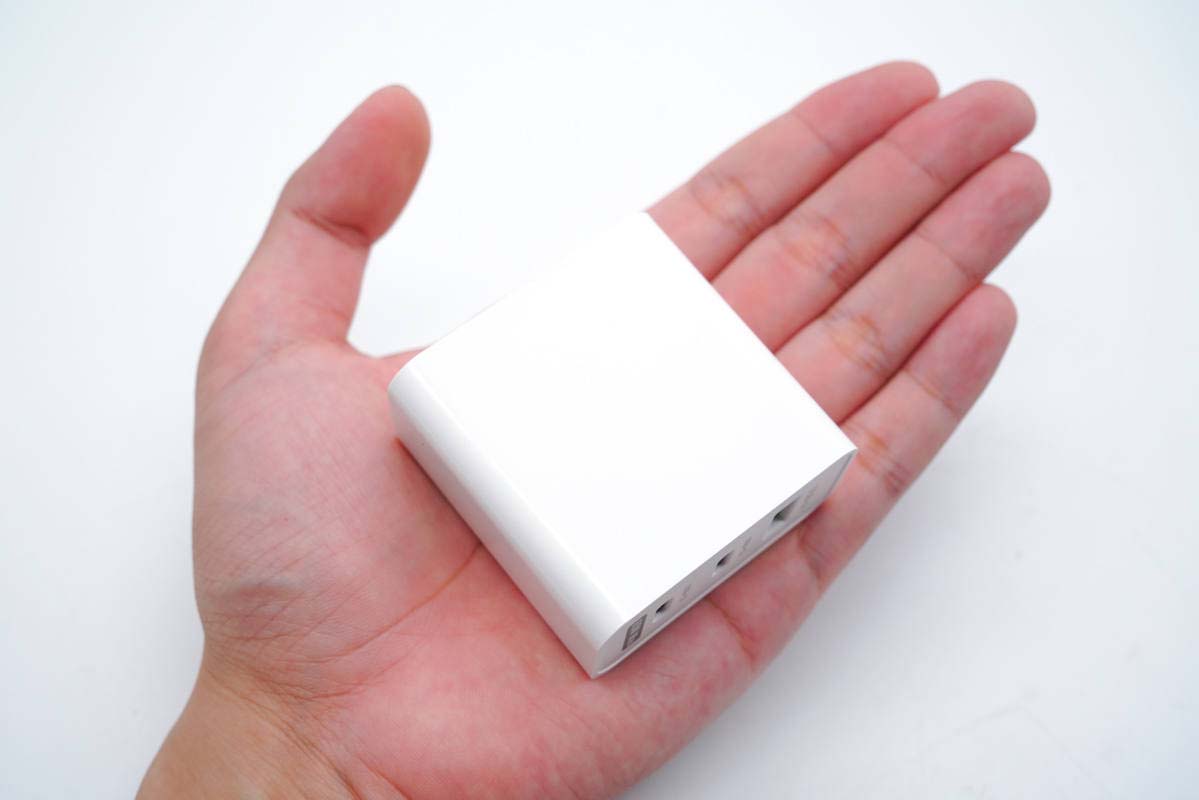

拿在手上的直觀感受。

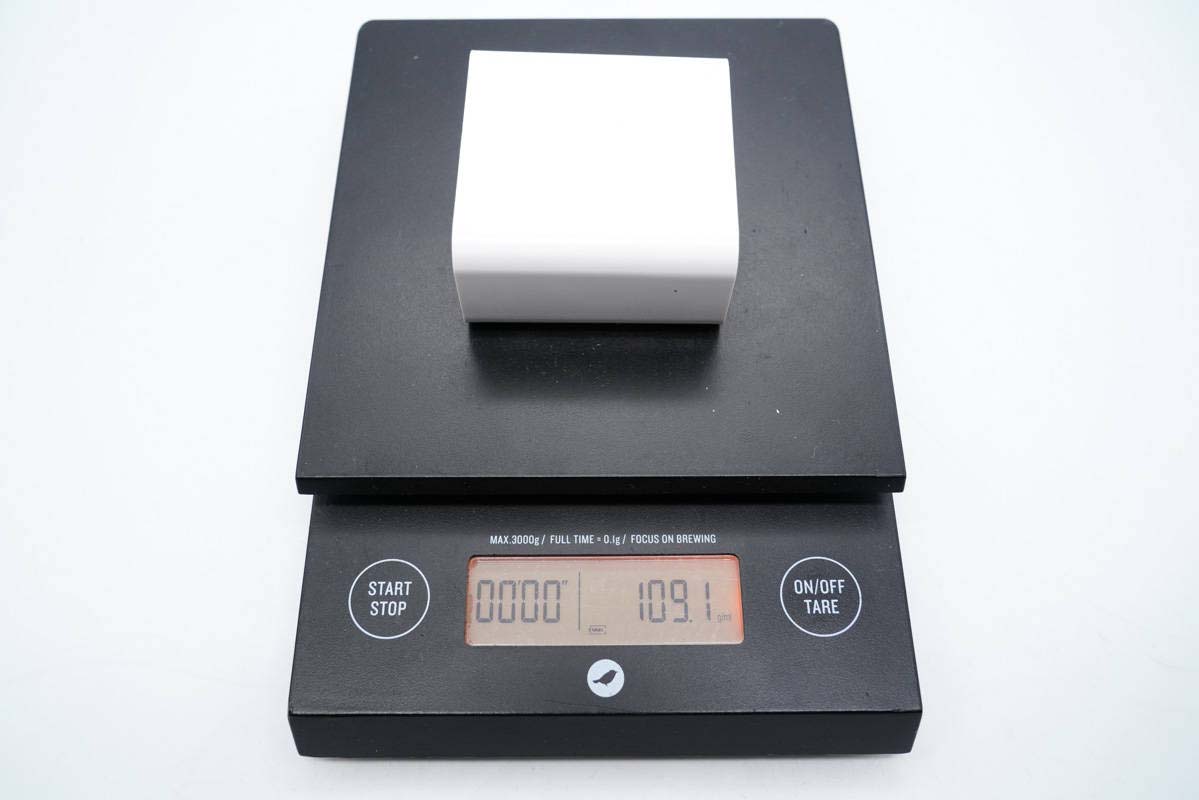

凈重約為109g。

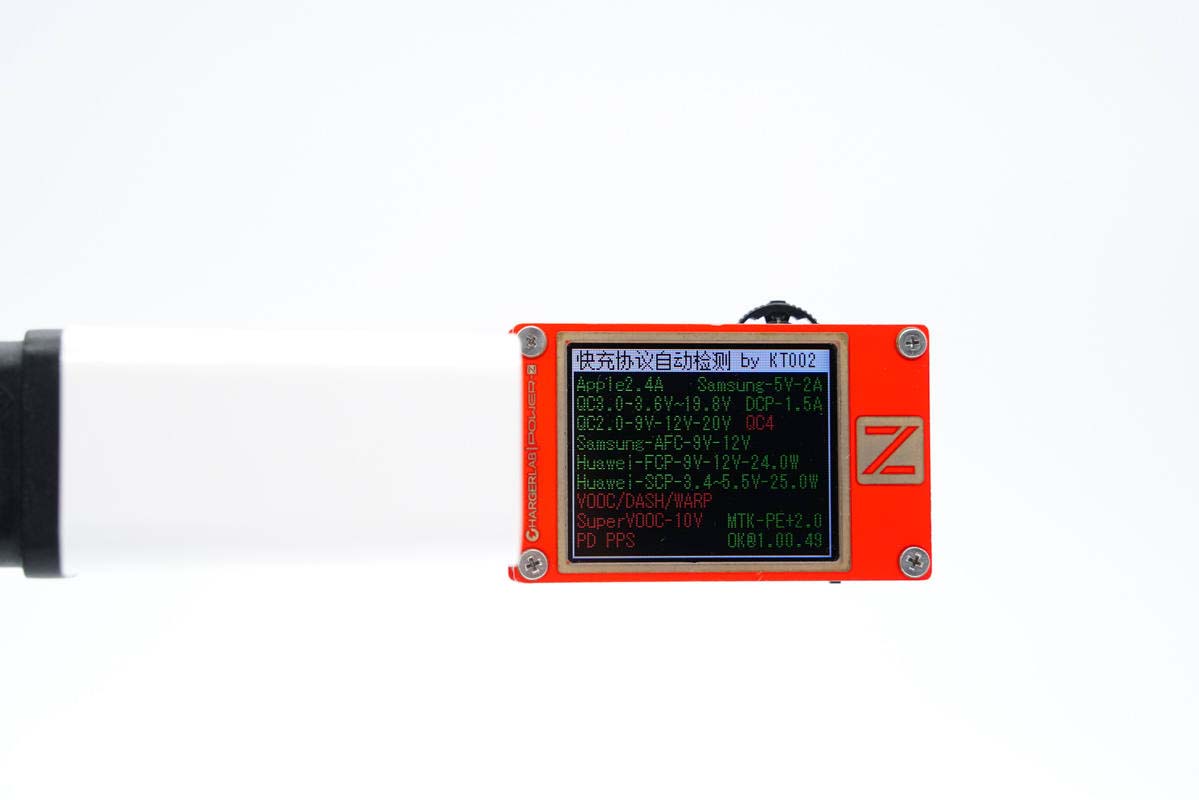

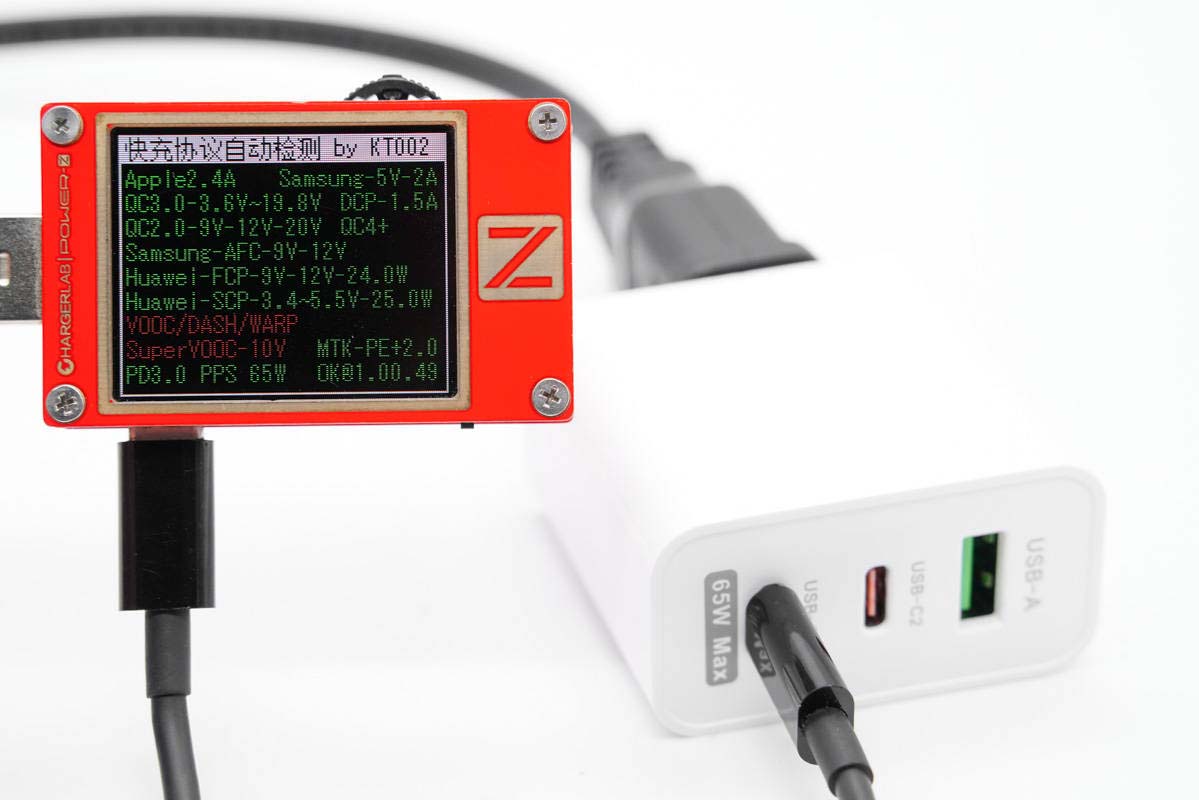

使用ChargerLAB POWER-Z KT002檢測USB-C1口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議。

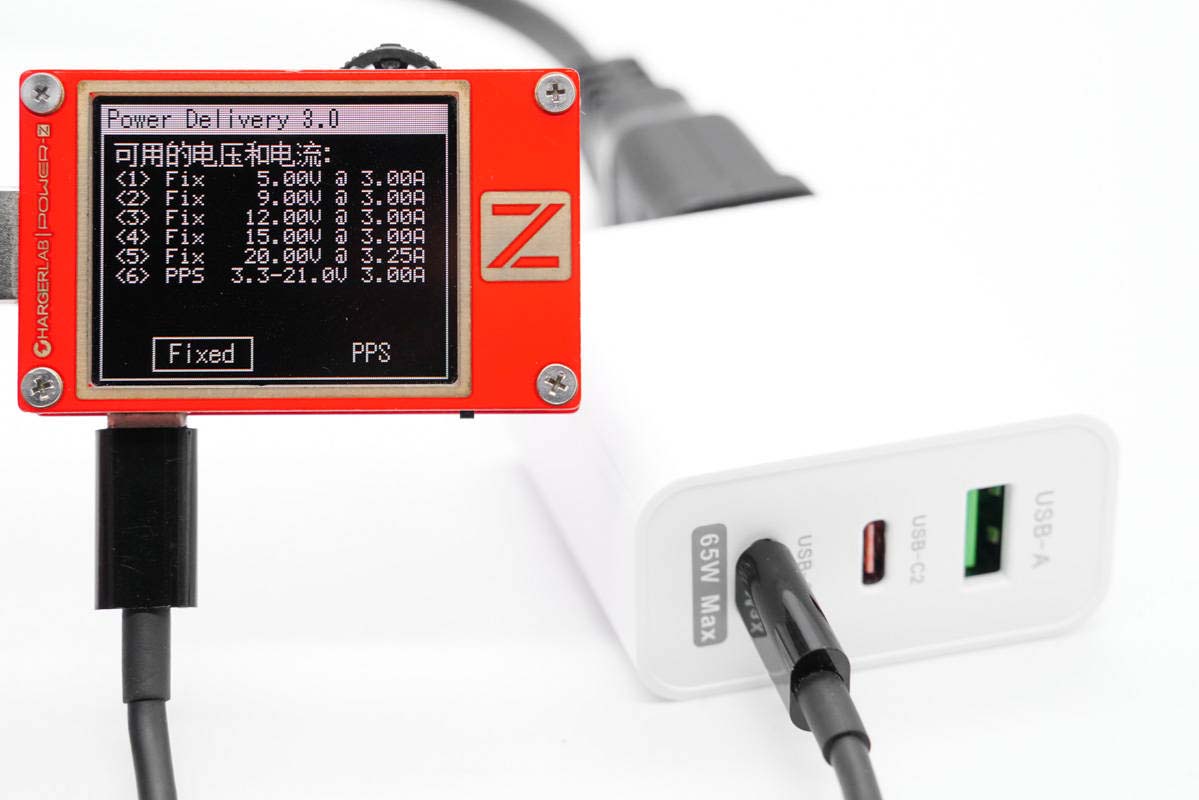

同時測得C1口具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。

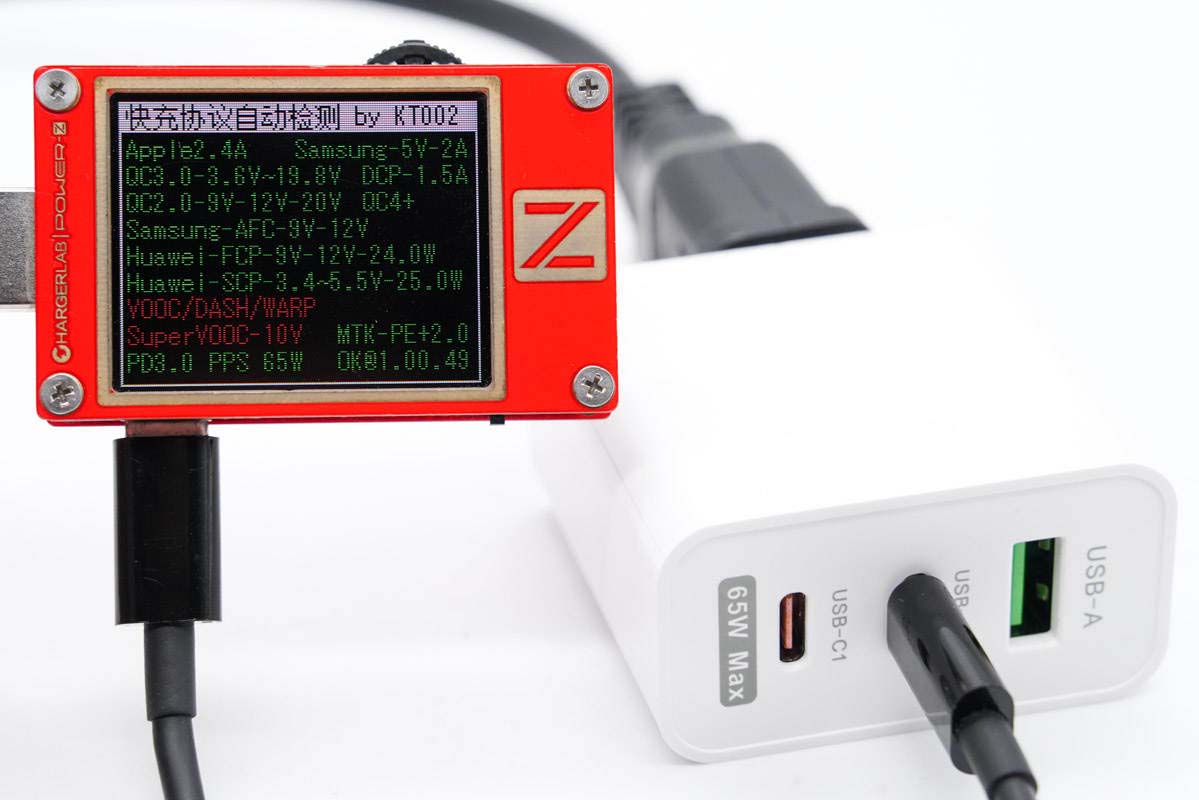

使用KT002檢測發現USB-C2口支持的協議和USB-C1口的完全一樣。

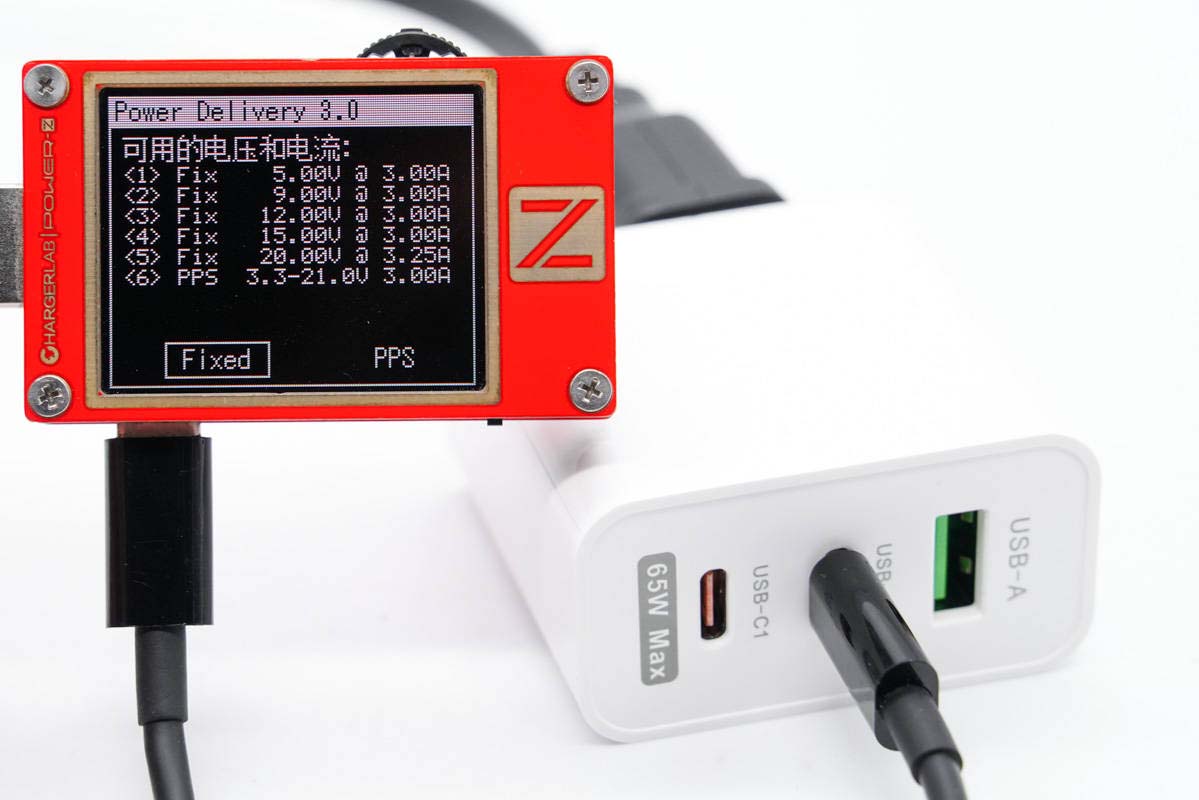

此外PDO報文也相同，即兩個C口單口輸出性能完全相同，支持功率盲插，使用方便。

最后測得USB-A口支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、PE2.0等協議。

二、華科生65W氮化鎵快充拆解

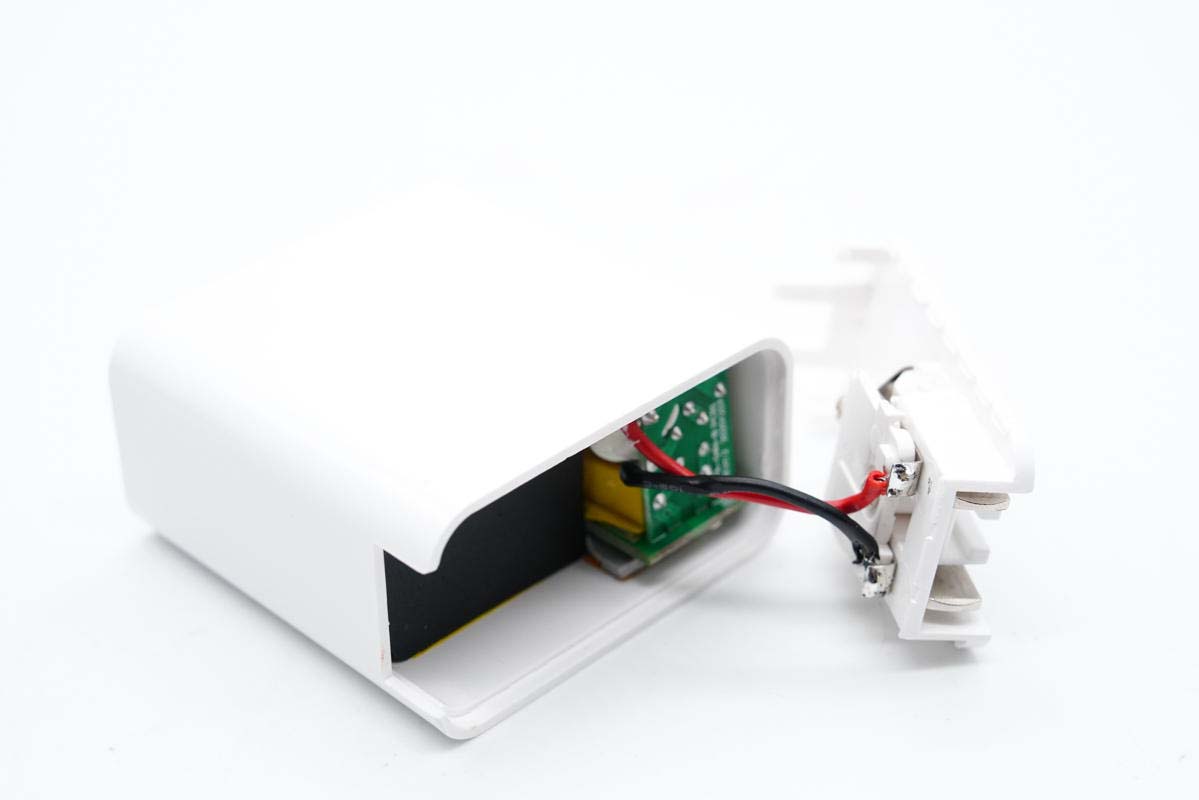

將輸入端外殼拆開，采用的是超聲波焊接封裝。

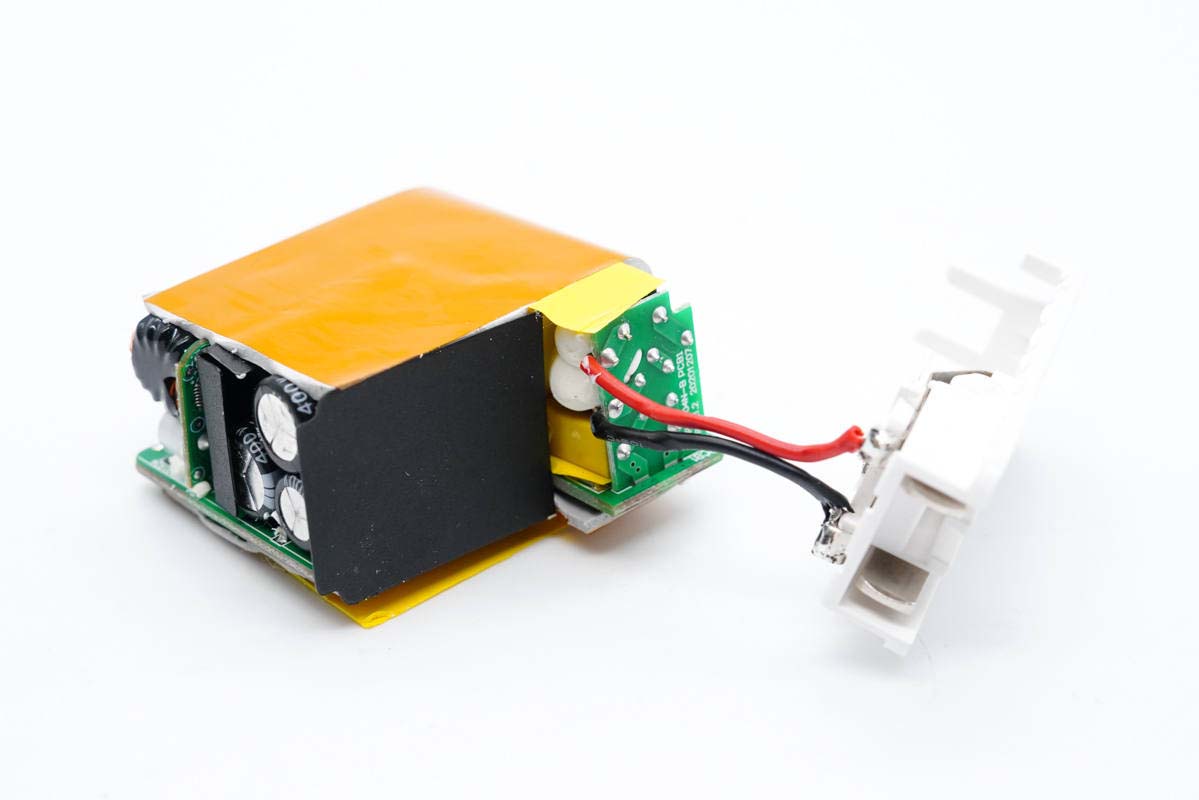

PCBA模塊輸入端設有小板以及絕緣隔離板。

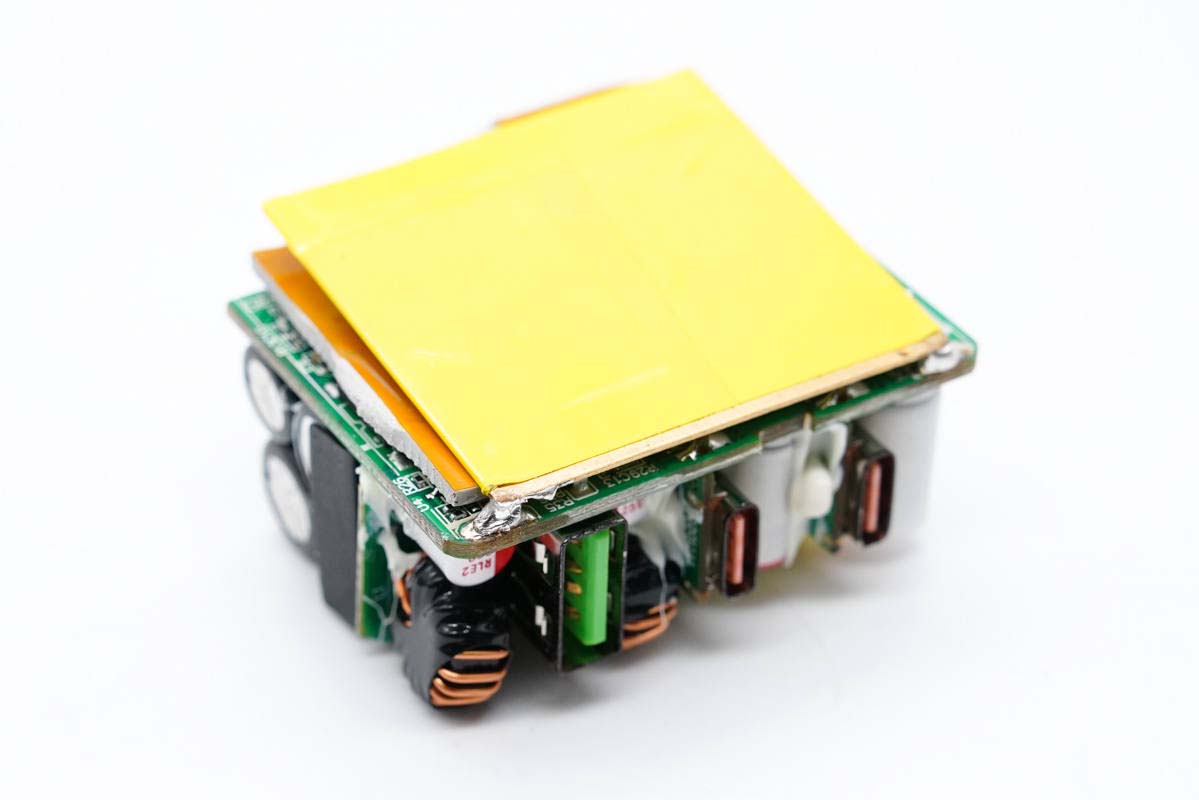

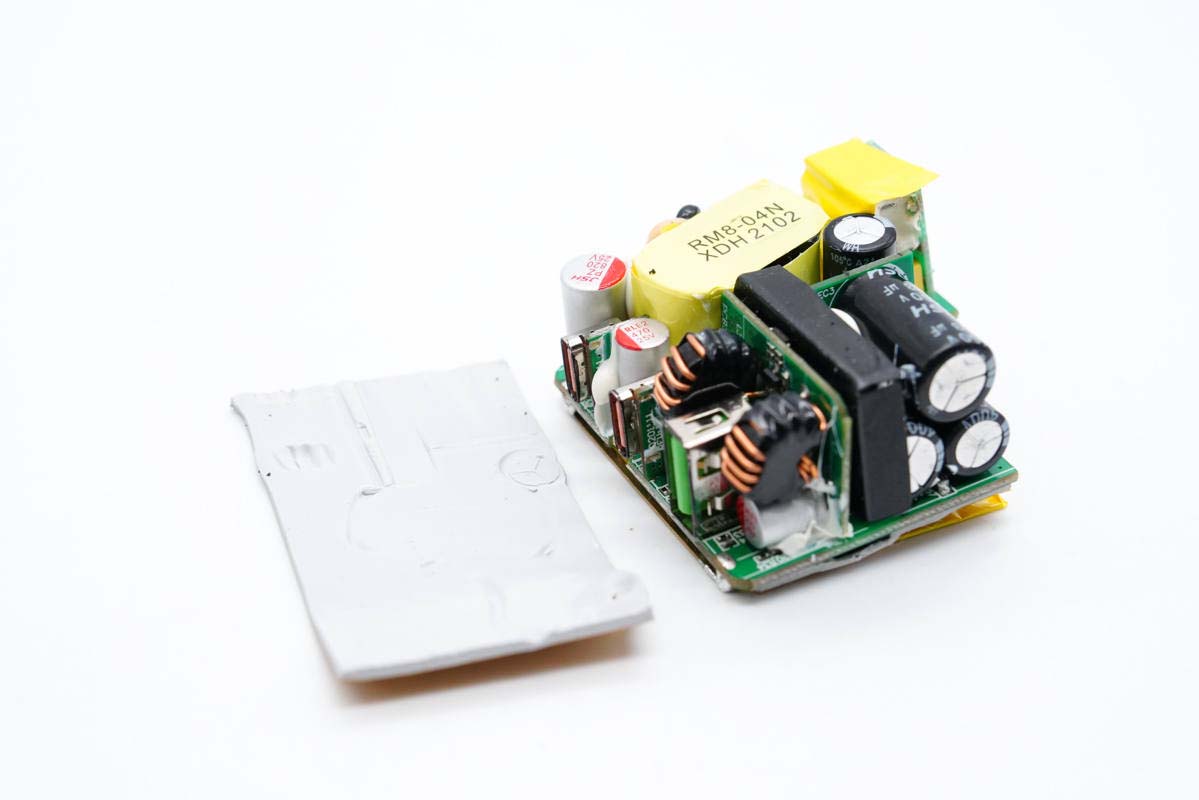

PCBA模塊頂部覆蓋導熱墊。

主板背面有導熱墊和黃銅散熱片幫助散熱，散熱片包裹絕緣膠帶，并和主板錫焊固定。

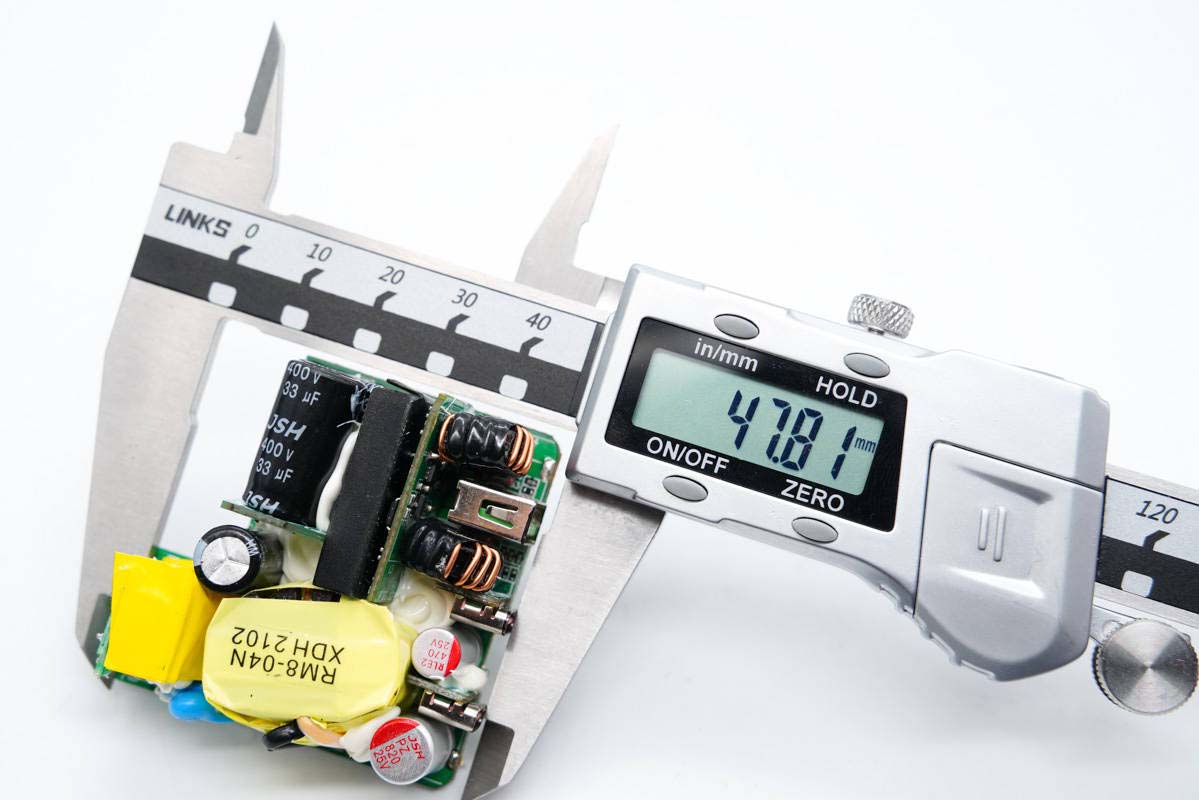

測得主板長度為47.81mm。

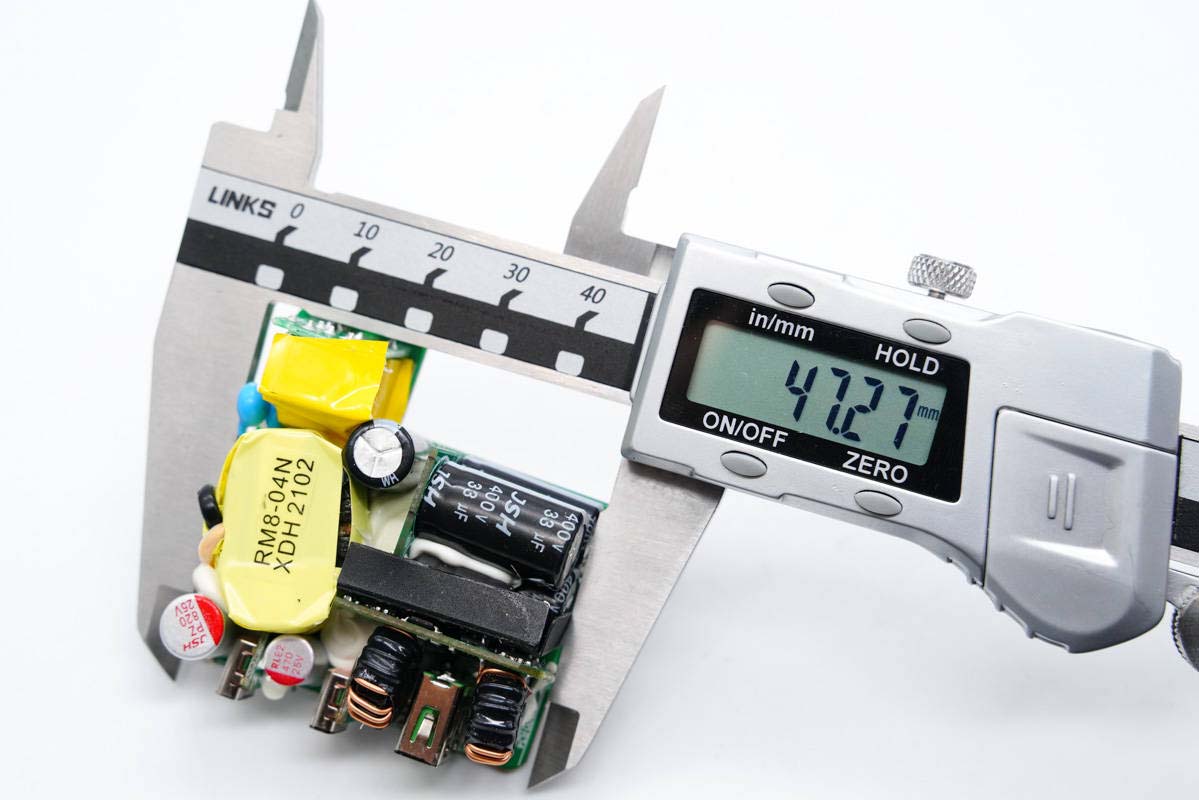

寬度為47.27mm。

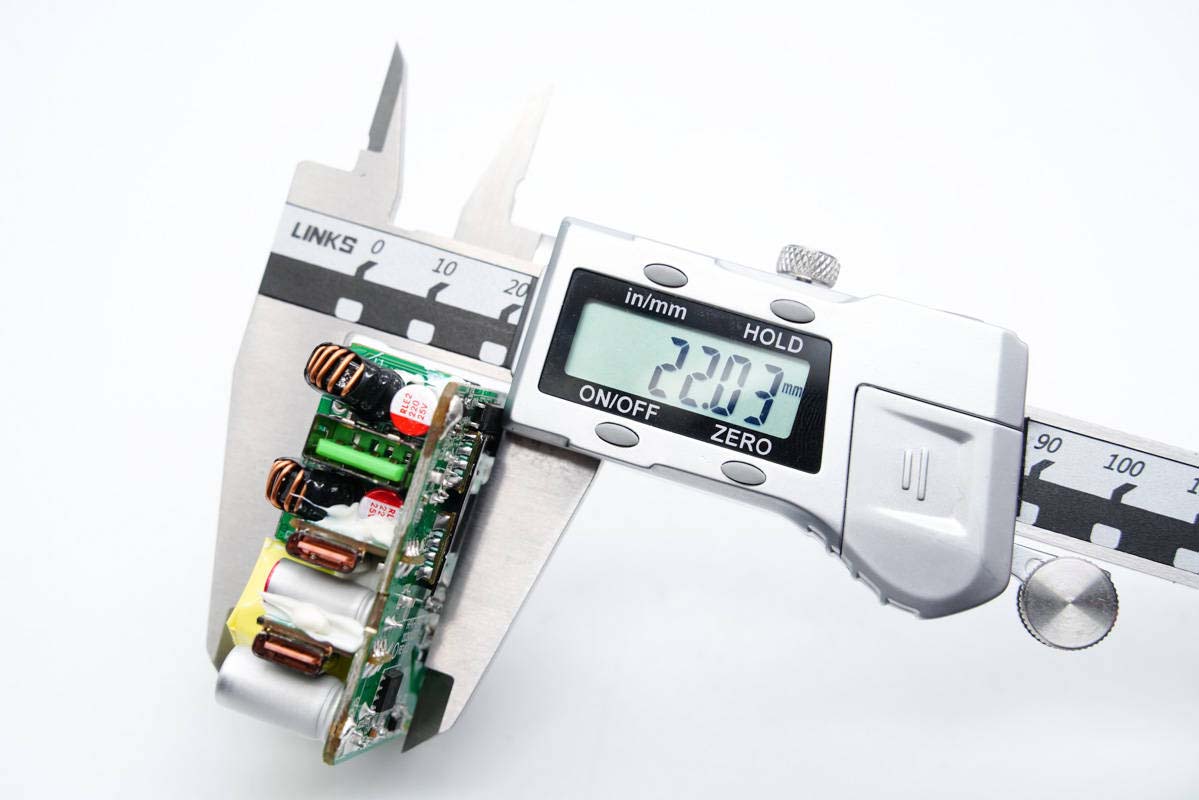

模塊厚度為22.03mm。

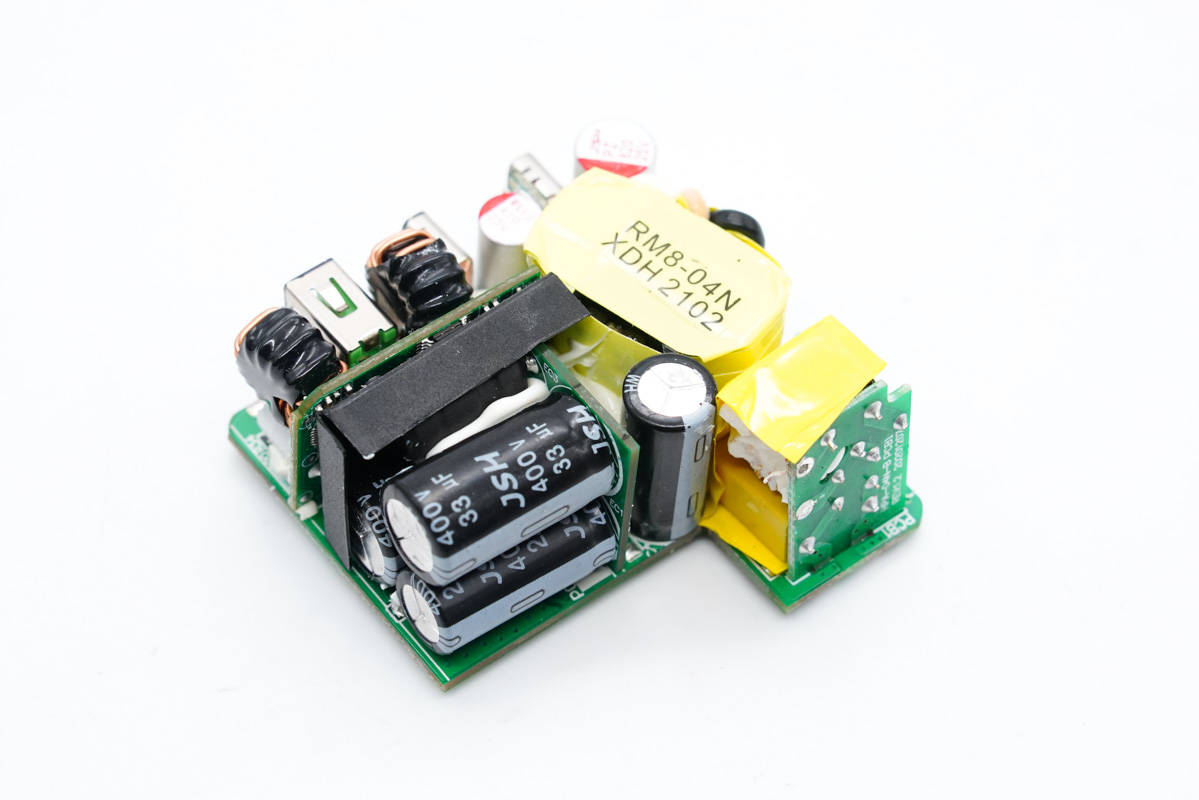

PCB板正面一覽，高壓濾波電解電容、USB-C母座均焊接在小板上，此外次級側還有一塊二次降壓小板，初級次級之間有隔離板進行絕緣隔離。

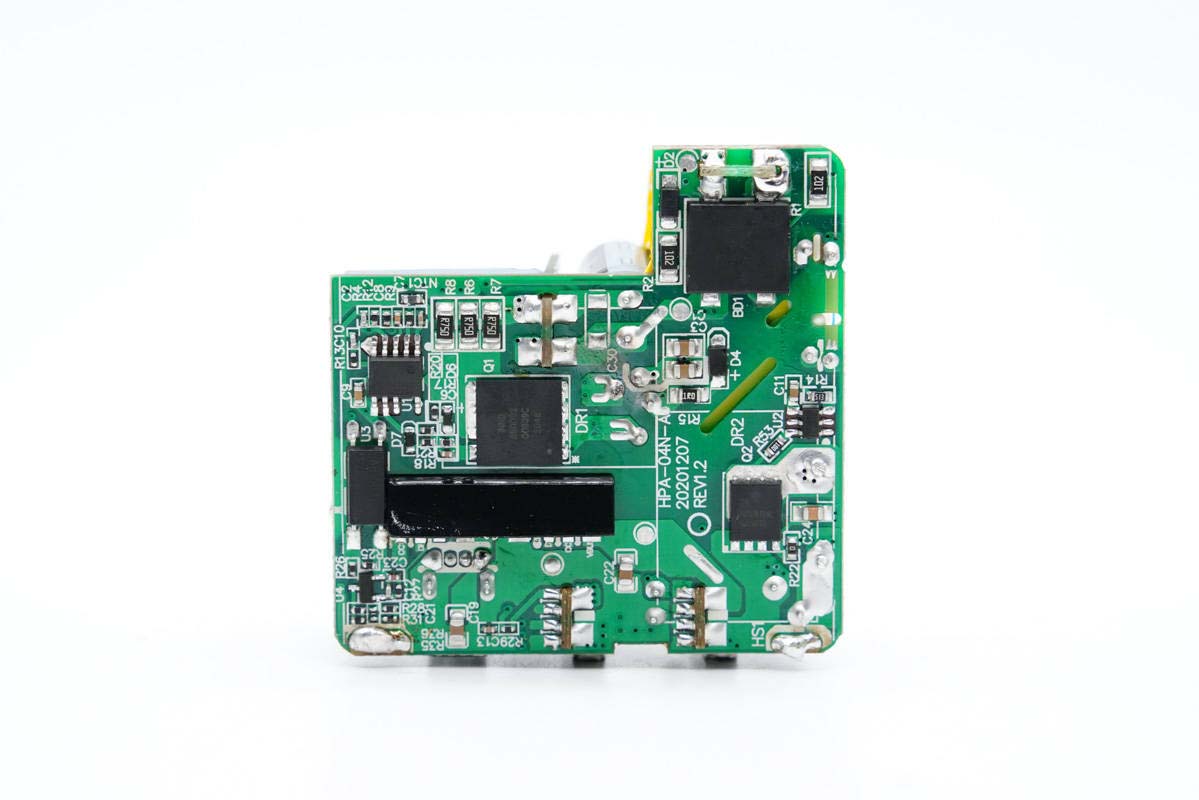

PCB板背面一覽，右上角是一顆整流橋，此外是初次級控制器搭配對應MOS管組成的開關電源電路，外圍很簡潔。

通過對充電器觀察發現，華科生這款65W 2C1A氮化鎵充電器采用開關電源定壓輸出，兩路二次降壓三口輸出架構，其中USB-C1口單獨一路寬范圍輸出，USB-C2口和A口一路，輸出功率智能分配。下面我們從輸入端開始深入了解整個電路設計情況。

輸入端小板上的器件和變壓器挨得很近，因此包裹膠帶絕緣。

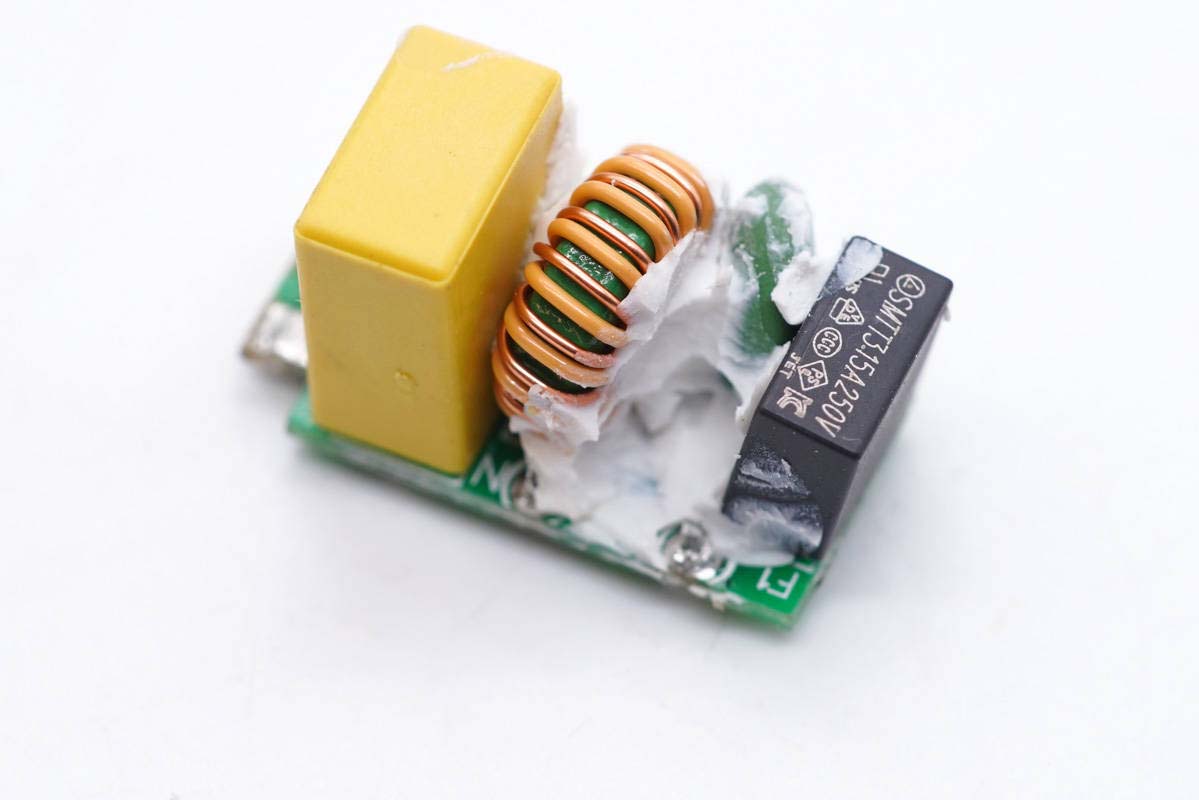

小板上具體有延時保險絲、NTC浪涌抑制電阻、共模電感和X電容。

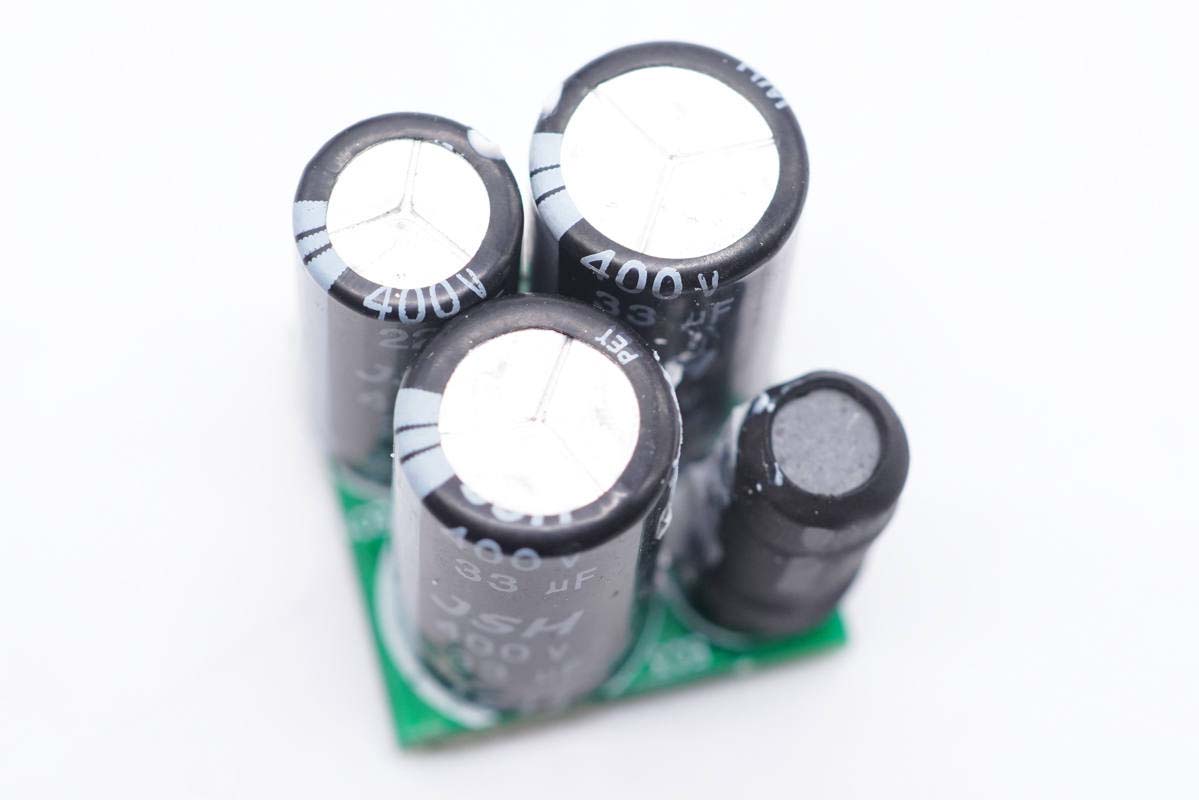

另一塊小板上焊接三顆高壓濾波電解電容和一顆工字電感，電感外套熱縮管保護。

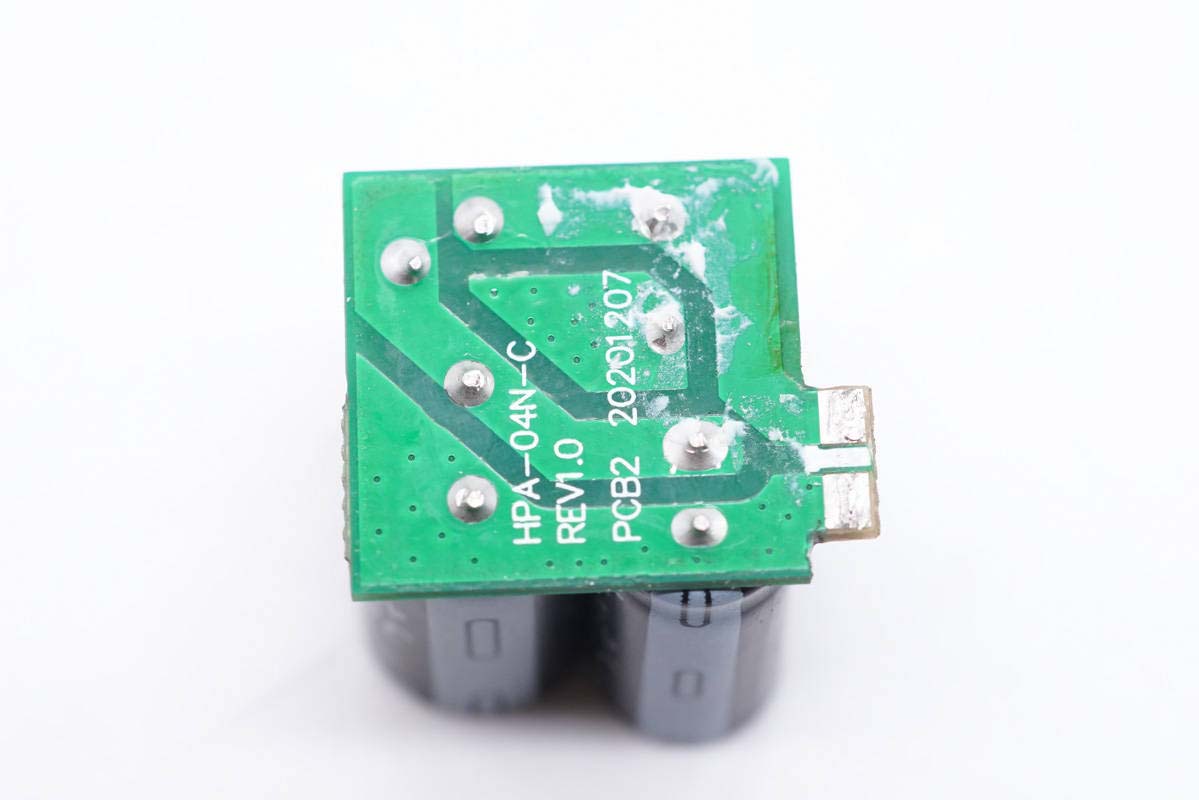

小板背面沒有設元器件。

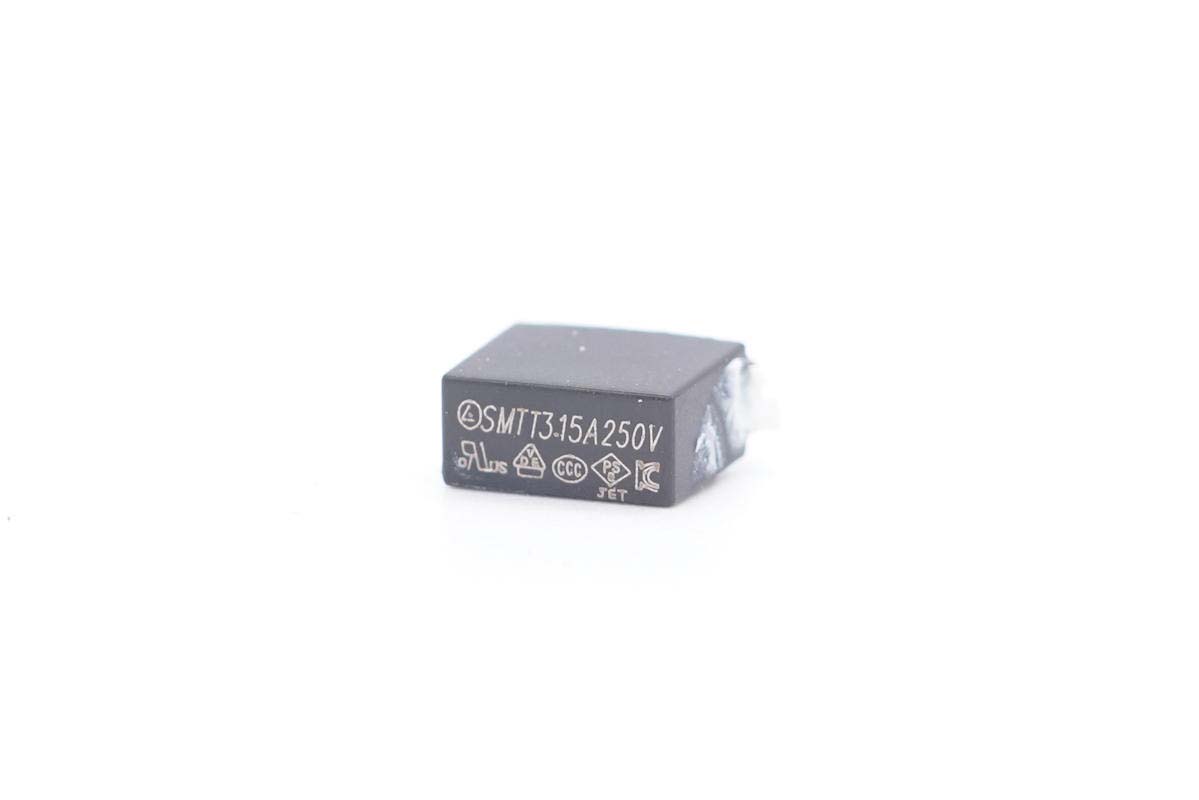

延時保險絲規格為3.15A 250V。

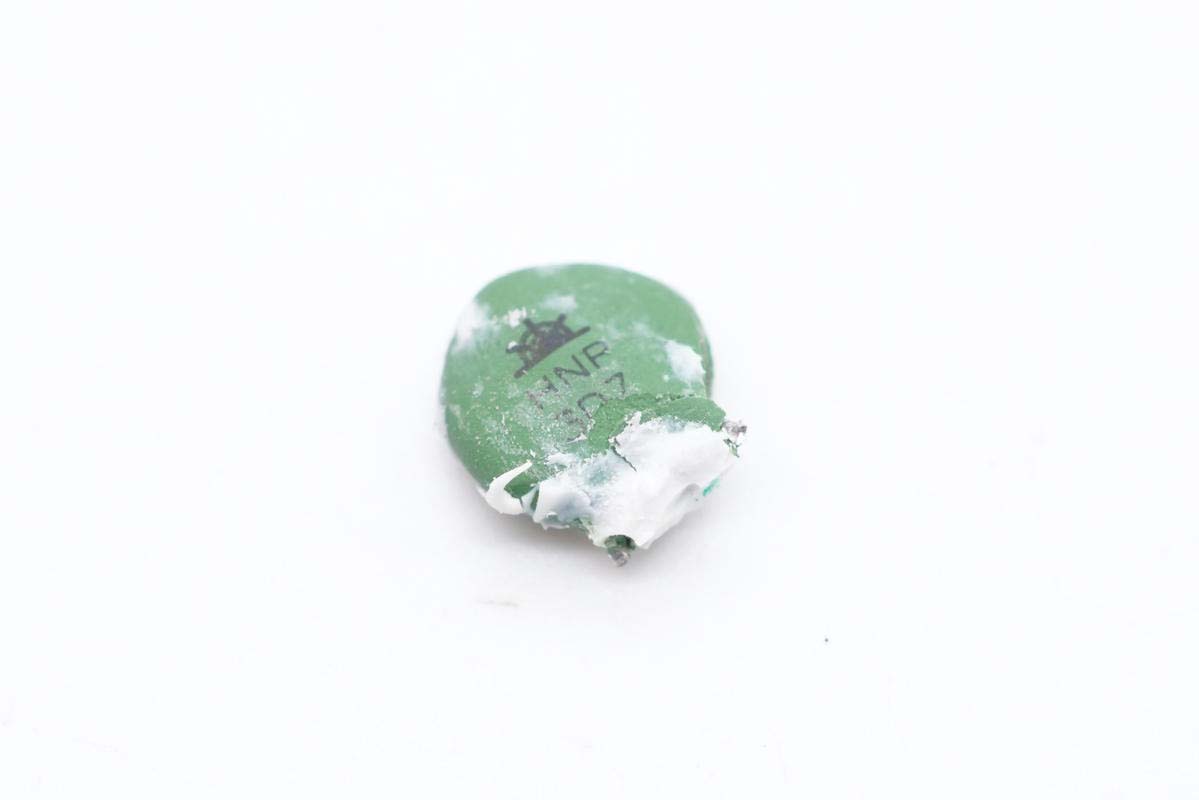

NTC浪涌抑制電阻用于抑制上電浪涌電流。

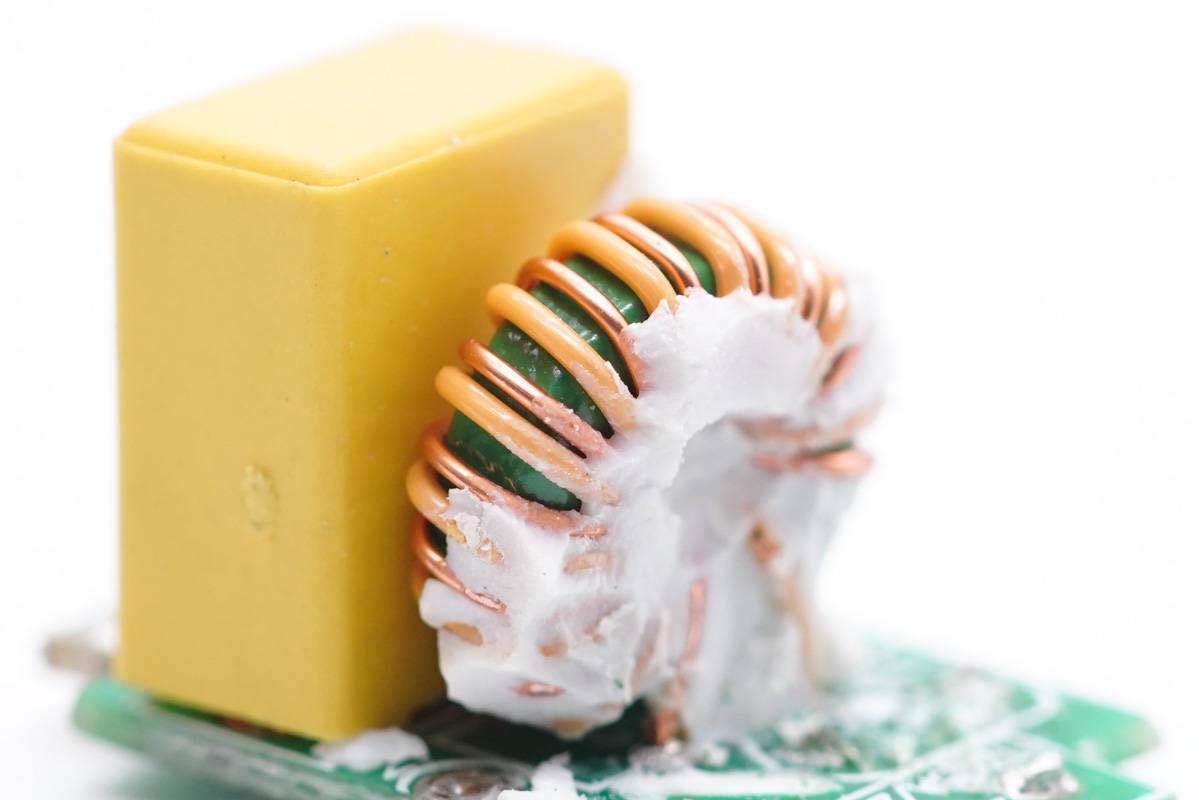

共模電感雙線繞制，用于濾除EMI干擾。

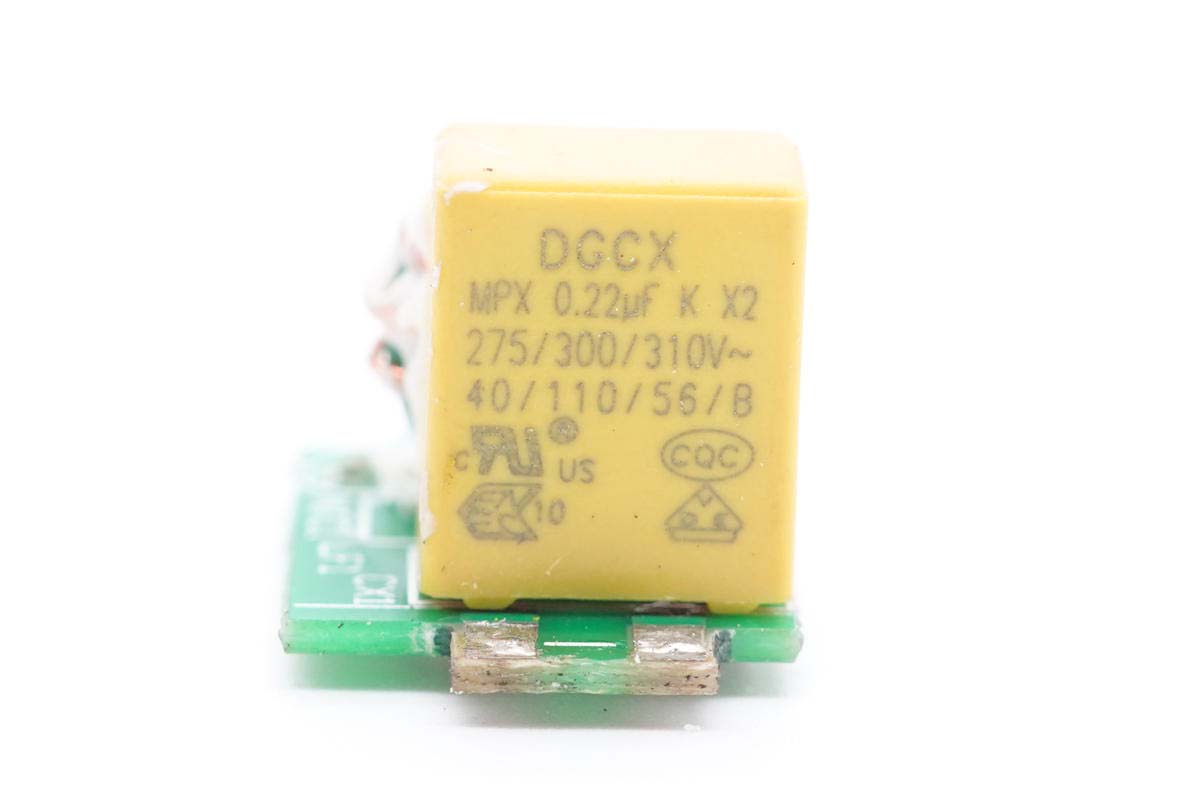

安規X電容來自東莞成希電子，容量0.22μF。

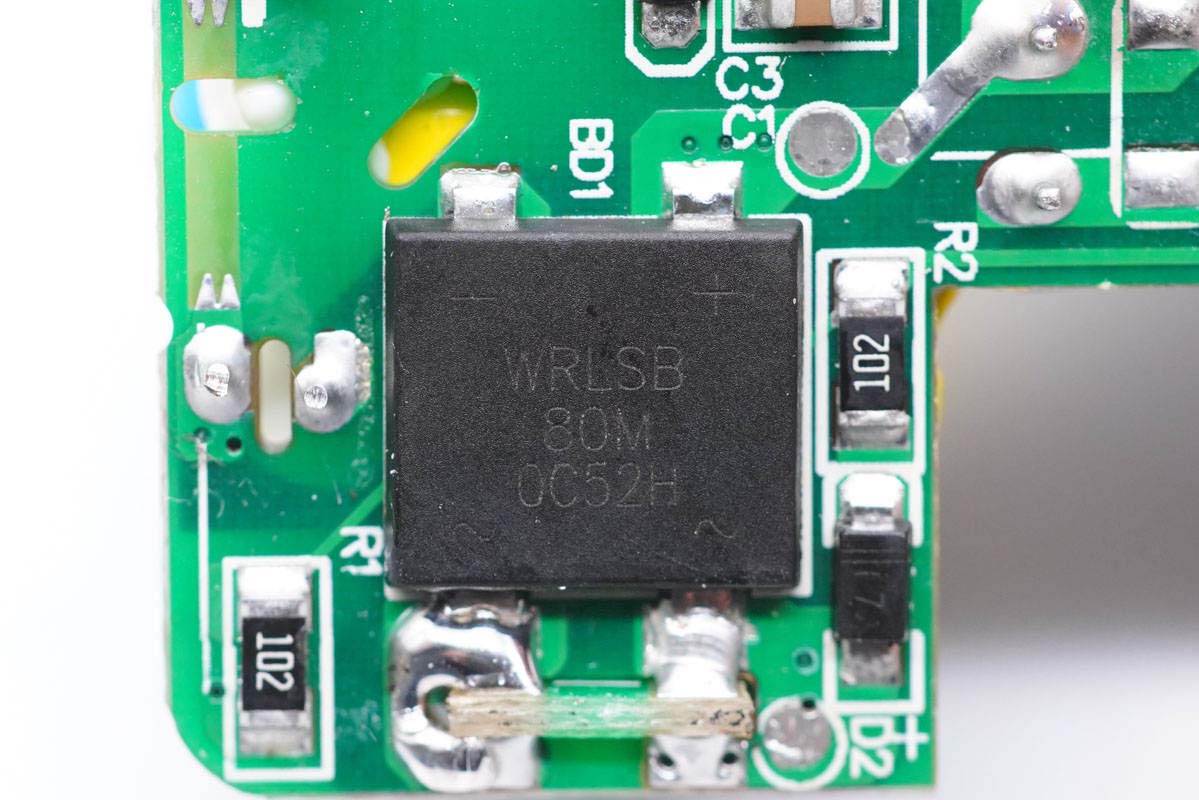

WRLSB80M整流橋來自沃爾德實業。

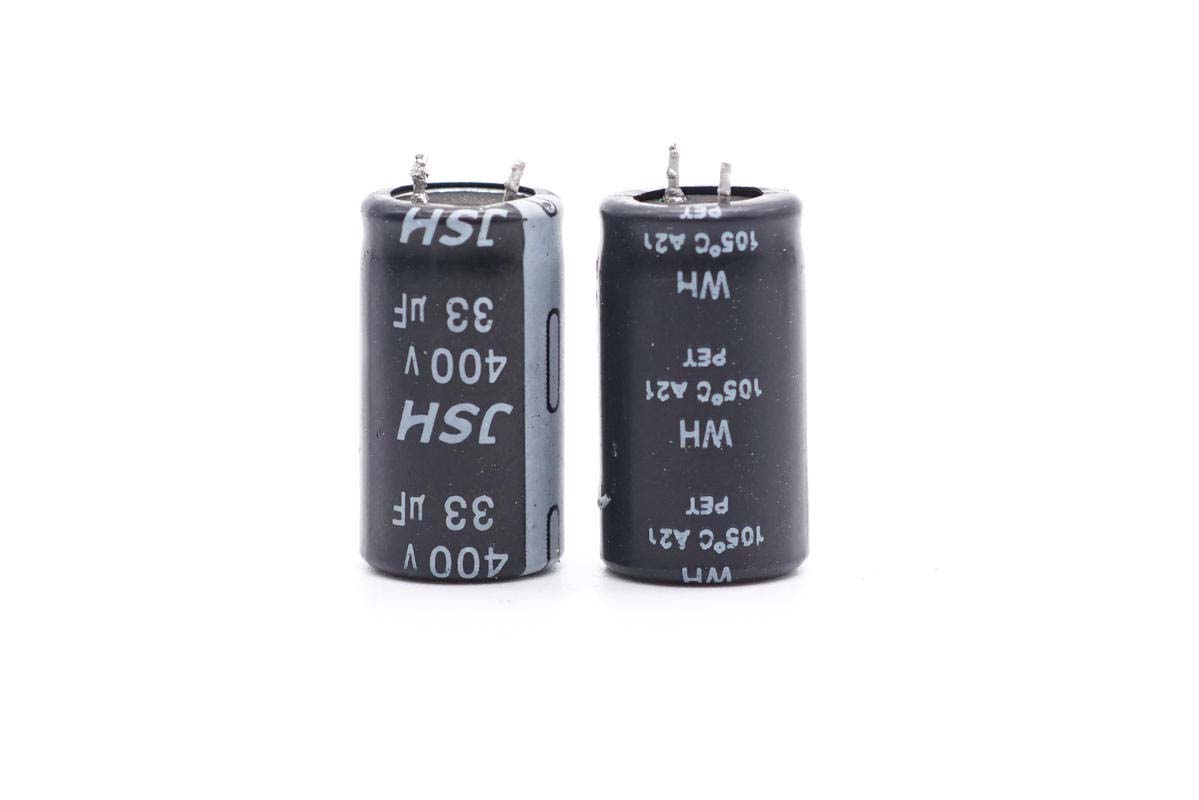

四顆高壓濾波電解電容均來自JSH益陽萬京源，兩顆較大的規格為400V 33μF。

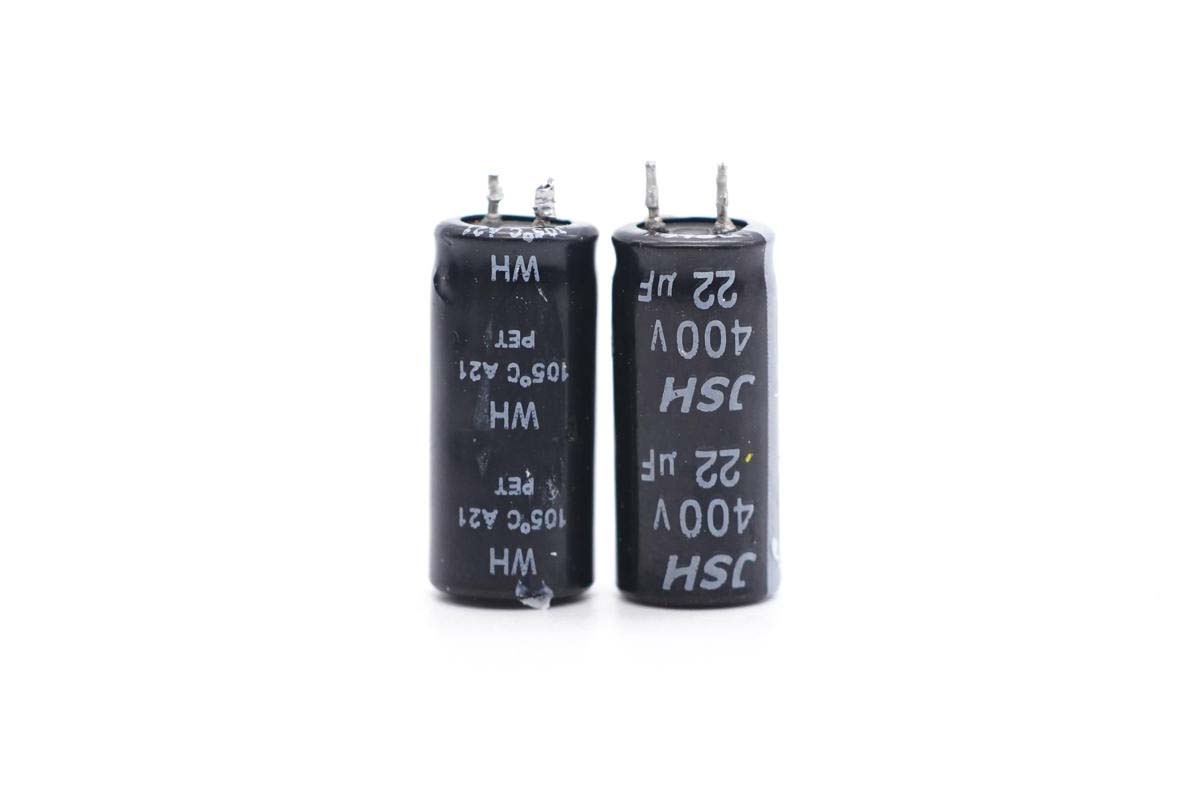

兩顆較小的規格為400V 22μF。

工字電感特寫。

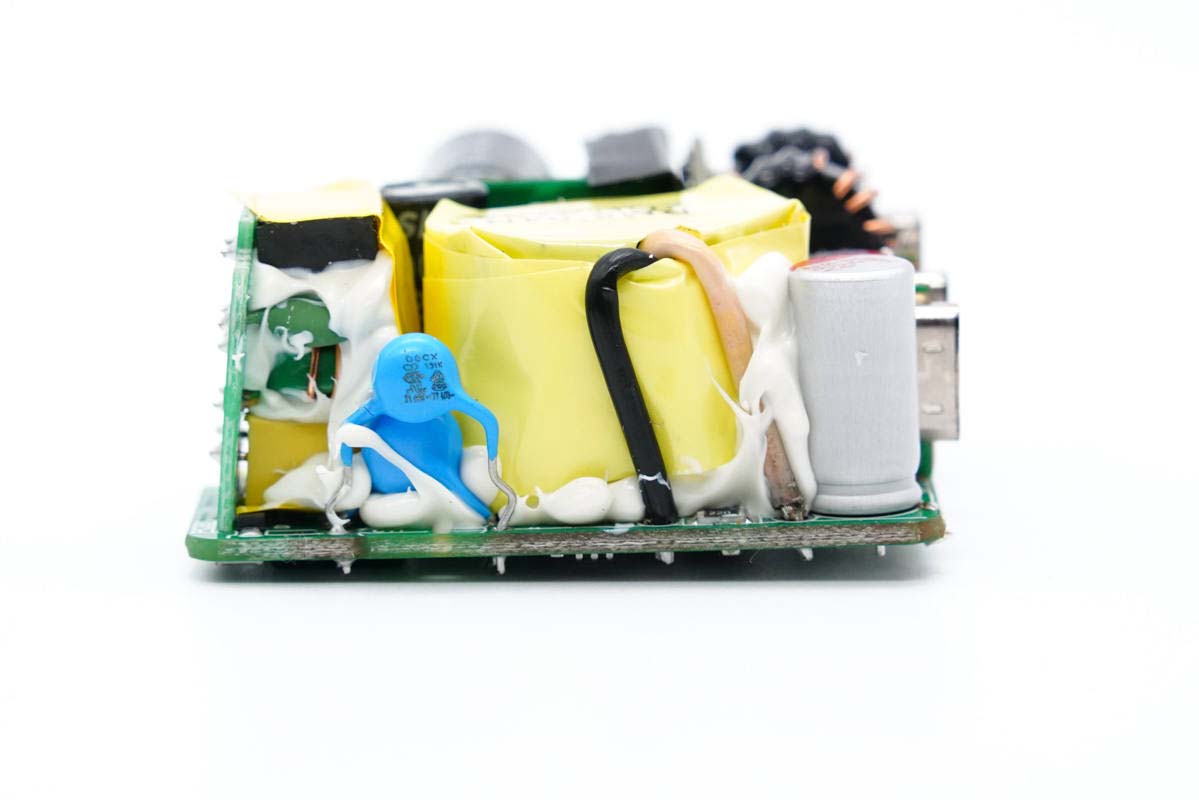

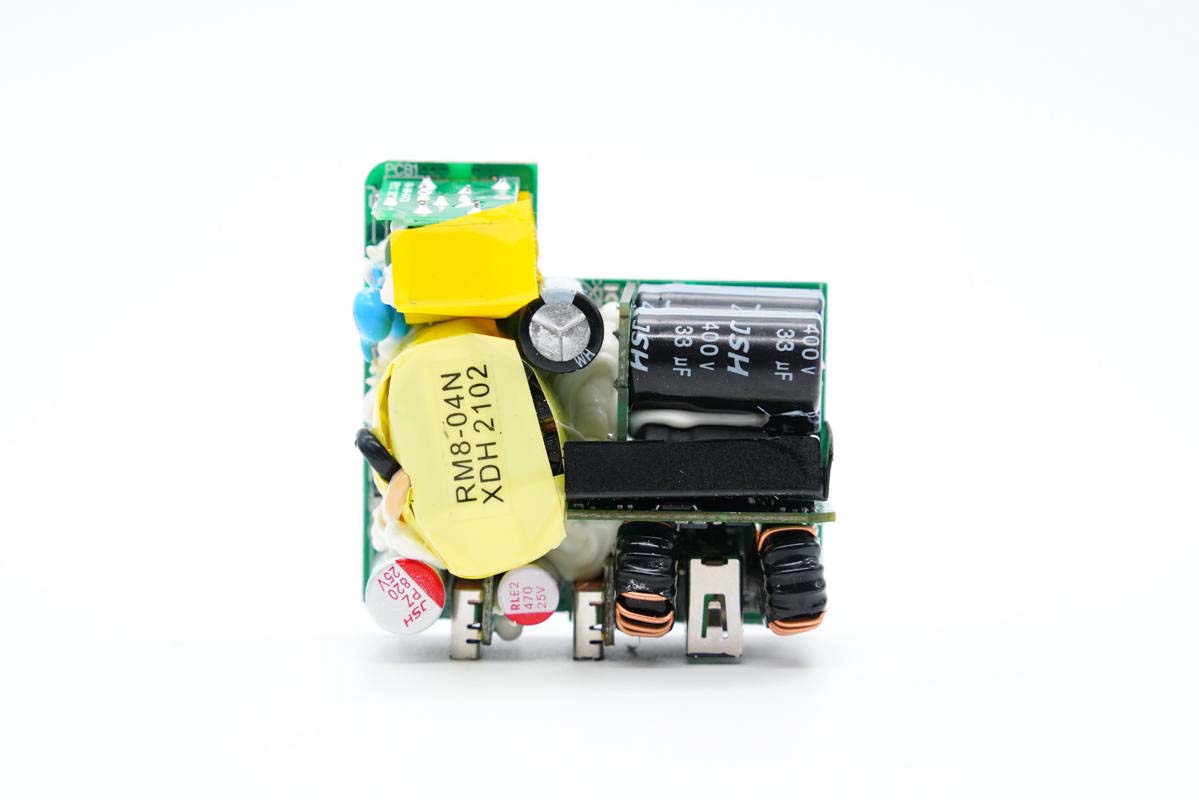

PCB板側面一覽，設有變壓器、Y電容以及輸出濾波固態電容。

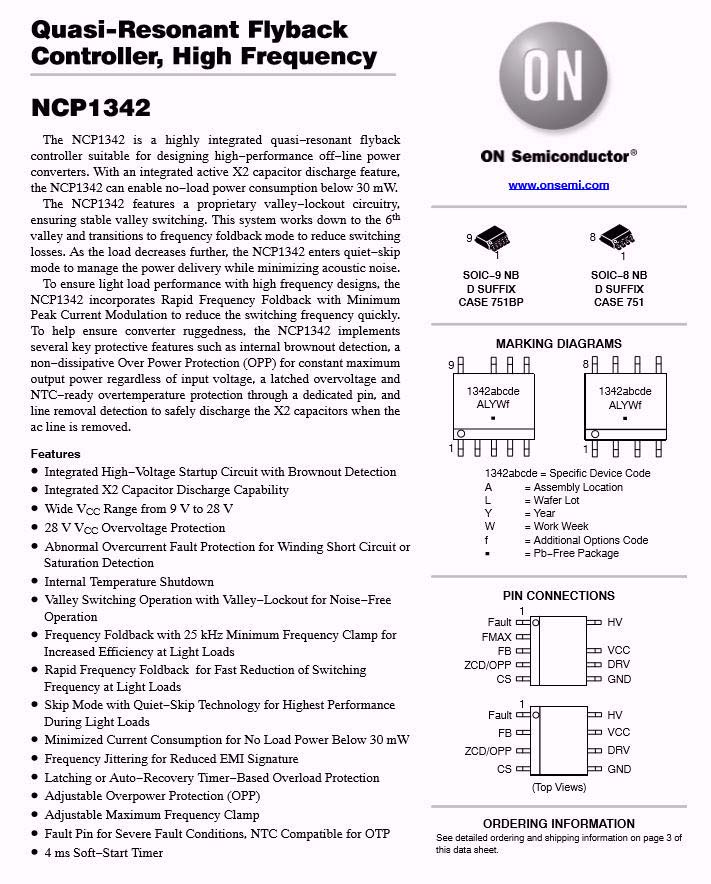

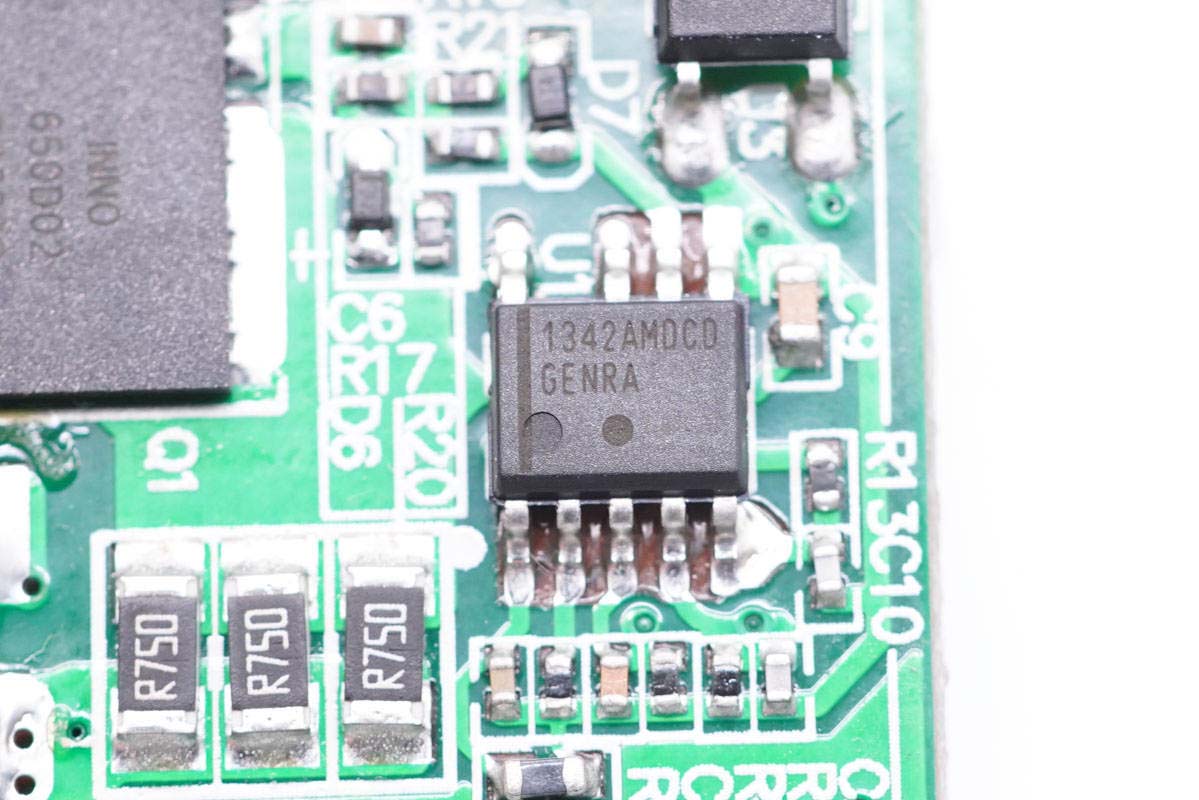

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

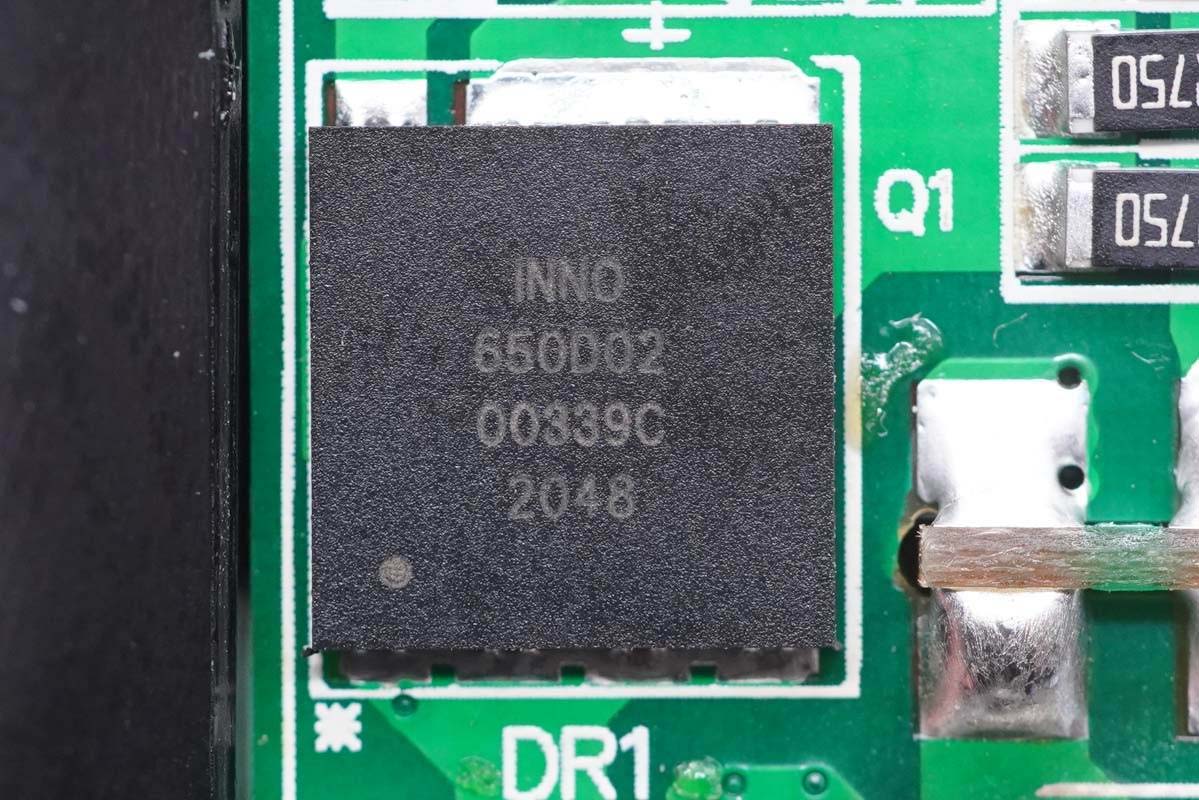

氮化鎵功率開關管采用英諾賽科INN650D02，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、尚巡120W氮化鎵適配器、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W USB PD氘鋒氮化鎵快充、飛頻65W PD氮化鎵充電器、魅族65W氮化鎵充電器、Lapo 65W PD氮化鎵快充充電器、ROCK 65W 2C1A氮化鎵快充等多款產品采用，芯片質量獲得市場認可。

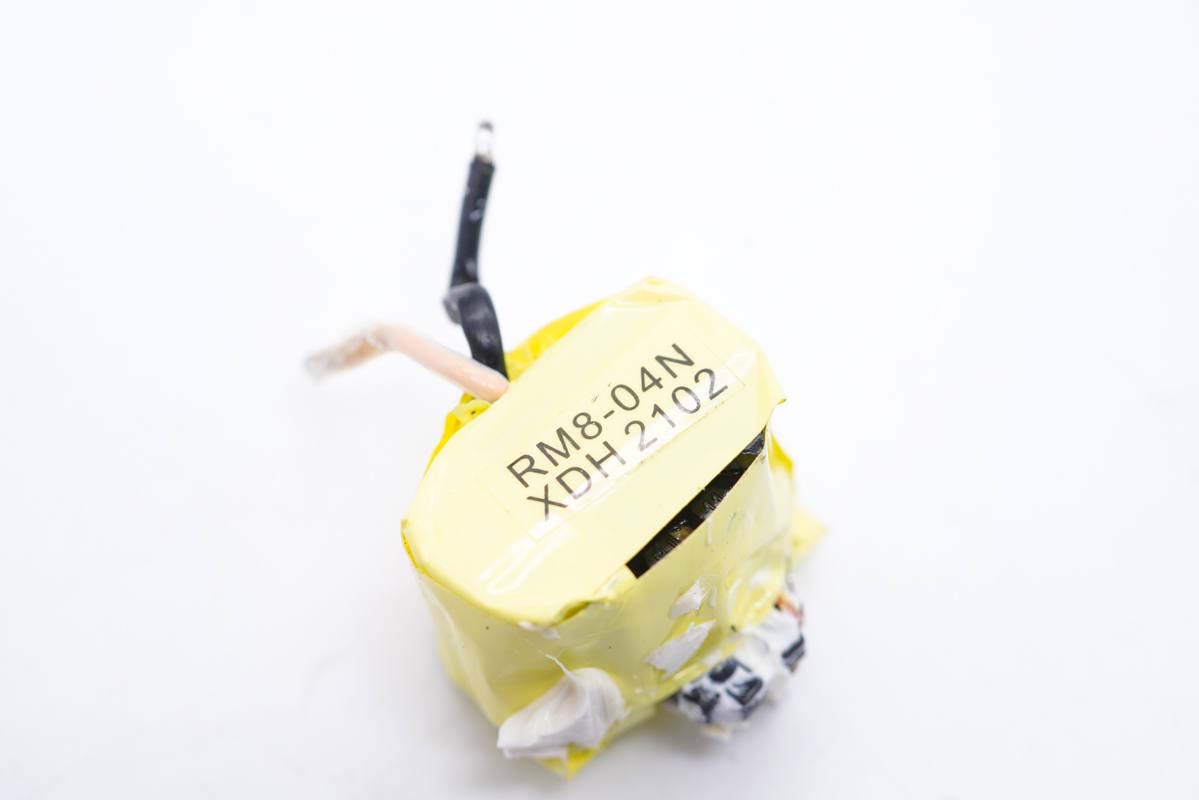

變壓器特寫，RM8磁芯，纏繞膠帶絕緣。

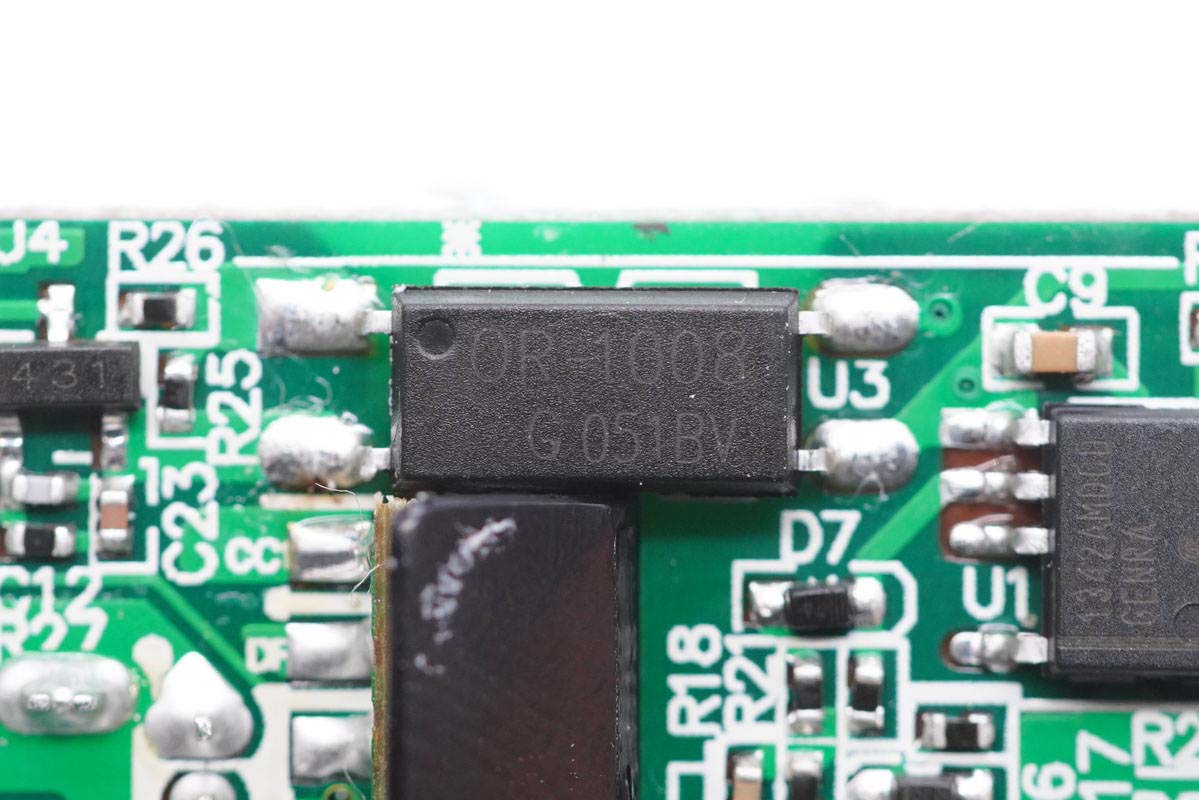

OR-1008光耦，用于初級次級通信，反饋調節輸出電壓。

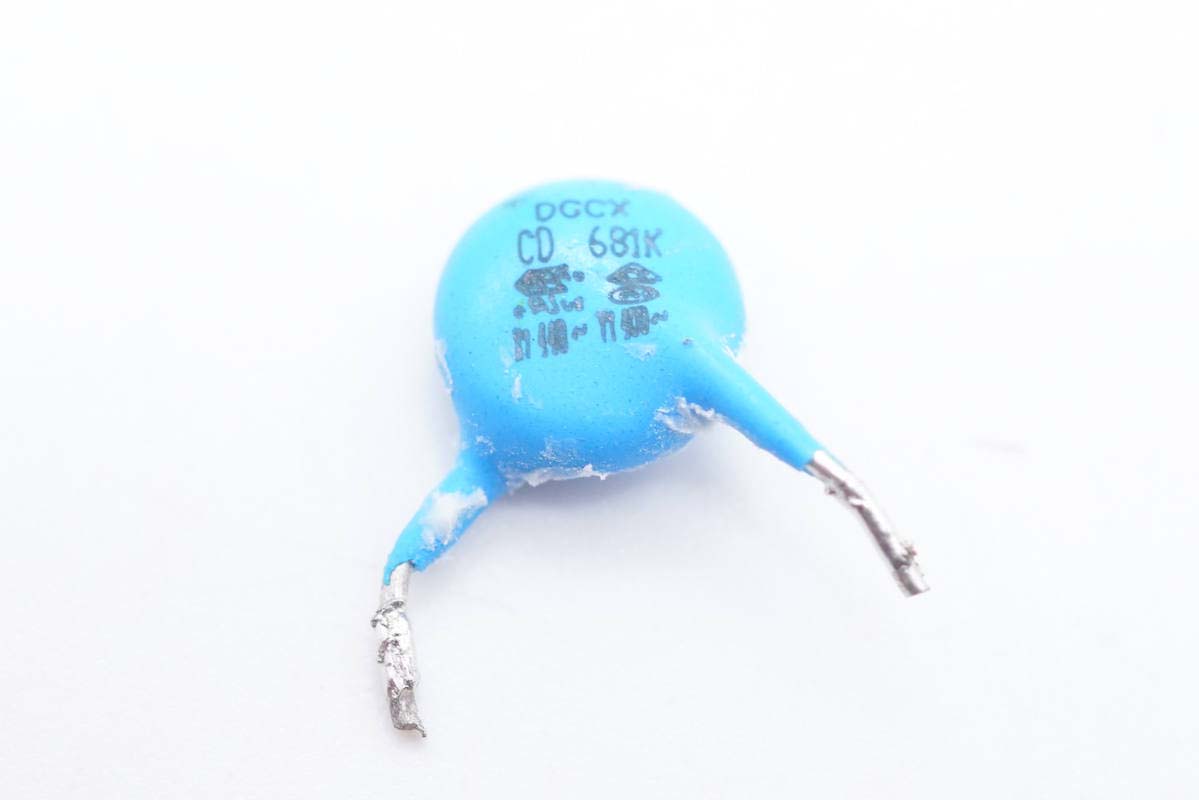

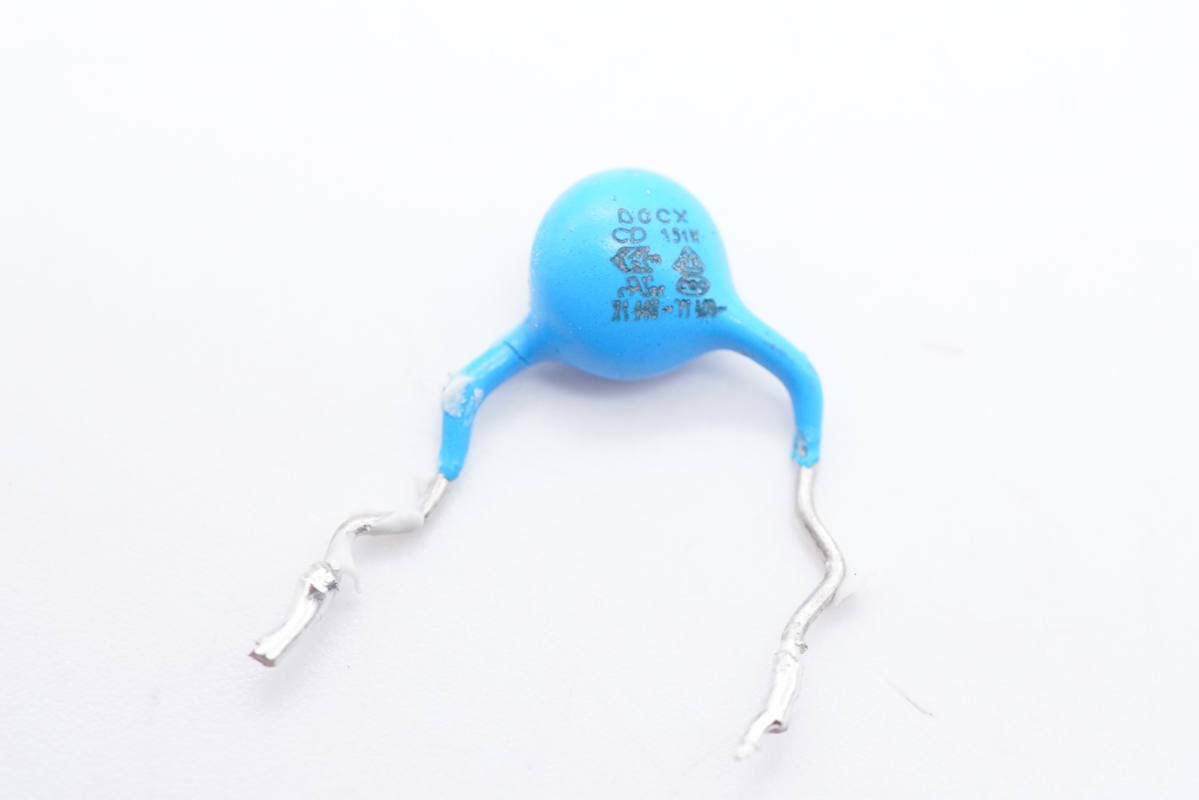

藍色Y電容來自東莞成希電子。

另一顆Y電容也是東莞成希電子。

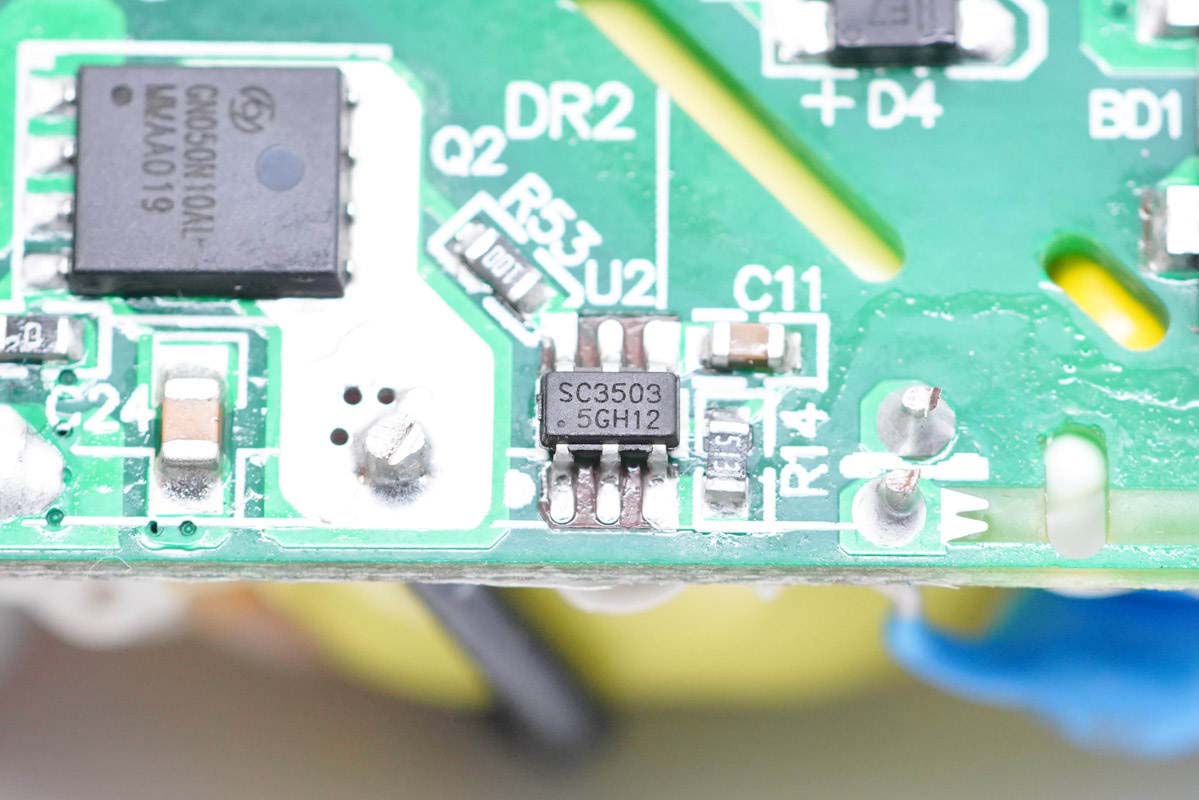

同步整流控制器采用南芯半導體SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬范圍反激適配器應用。

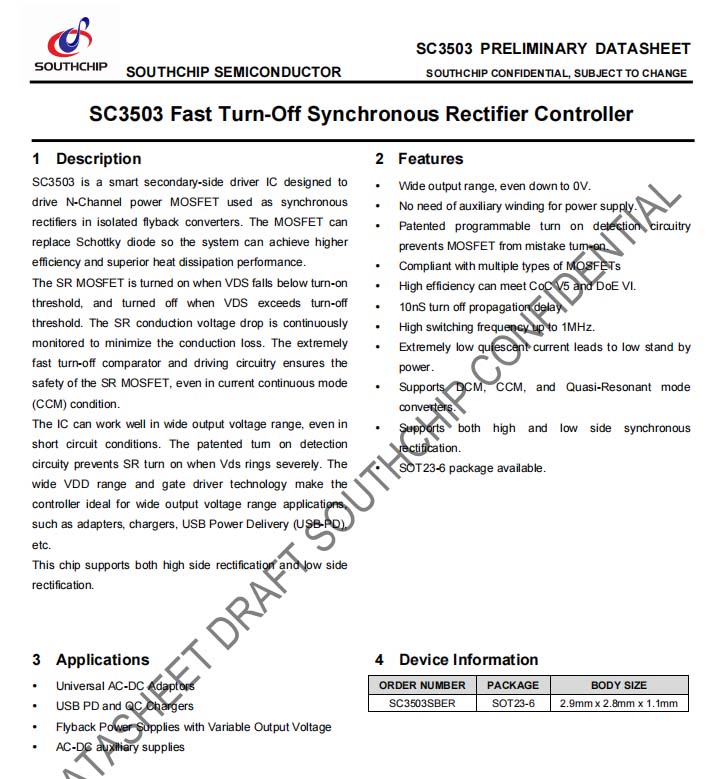

南芯SC3503資料信息。

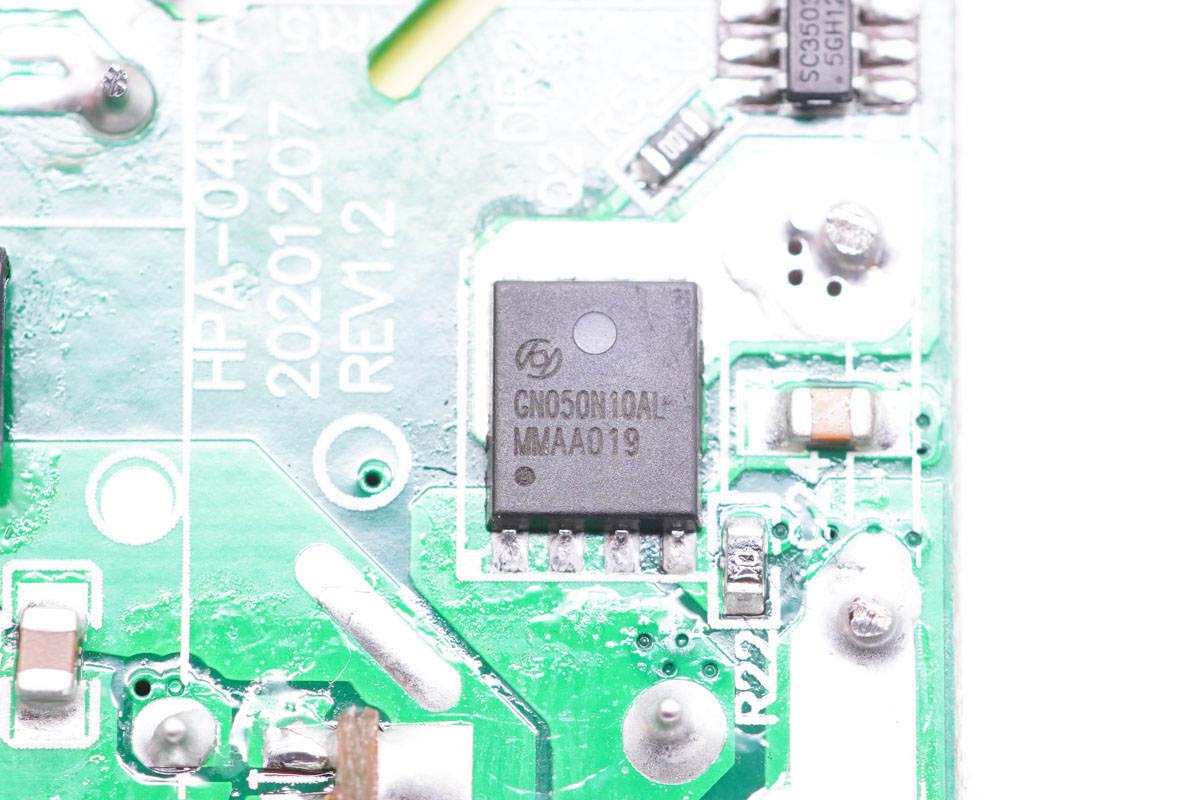

同步整流管采用恒泰柯HGN050N10AL，NMOS管，耐壓100V，DFN5x6封裝。

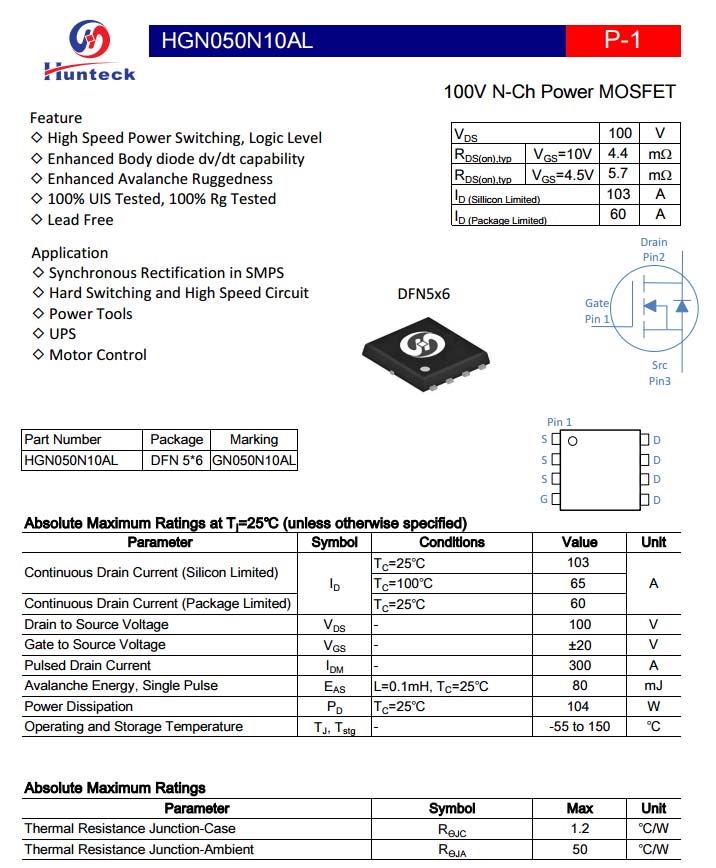

恒泰柯HGN050N10AL資料信息。

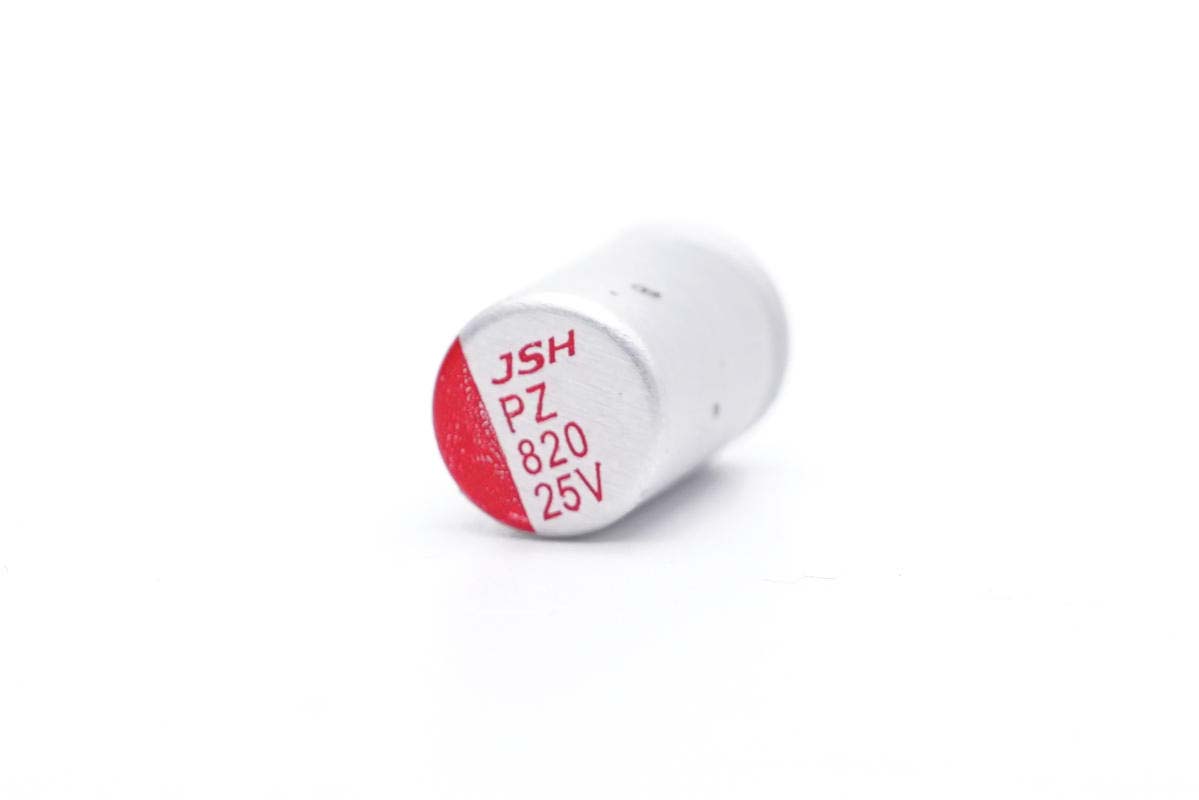

輸出濾波固態電容也是來自萬京源，規格為25V 820μF。

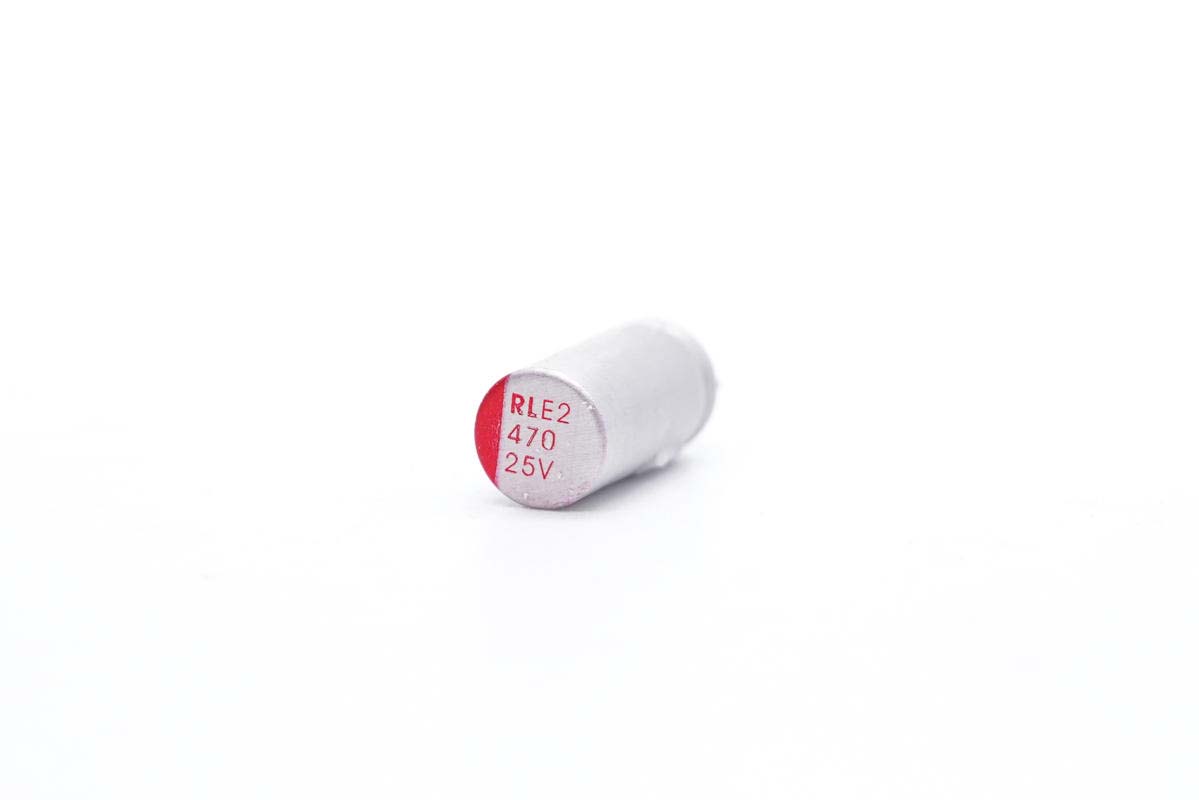

另一顆規格為25V 470μF。

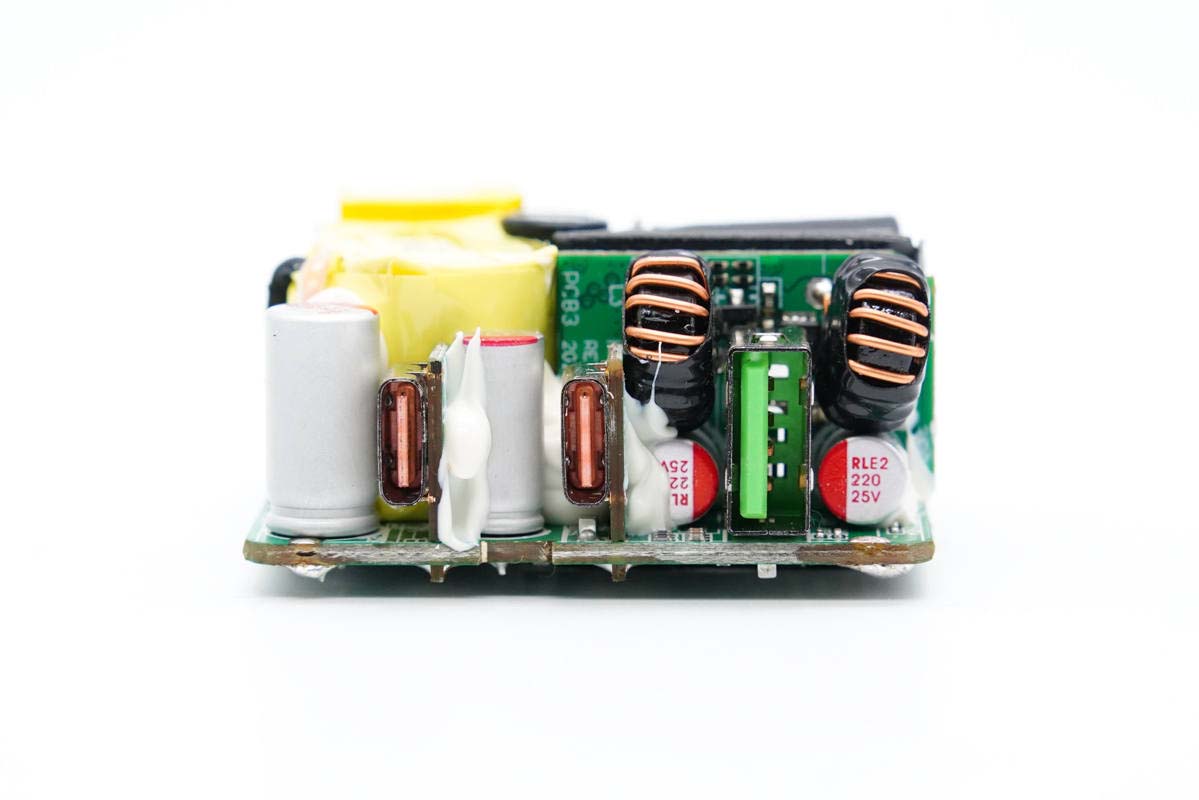

輸出端一覽，母座后面設有一塊二次降壓小板。

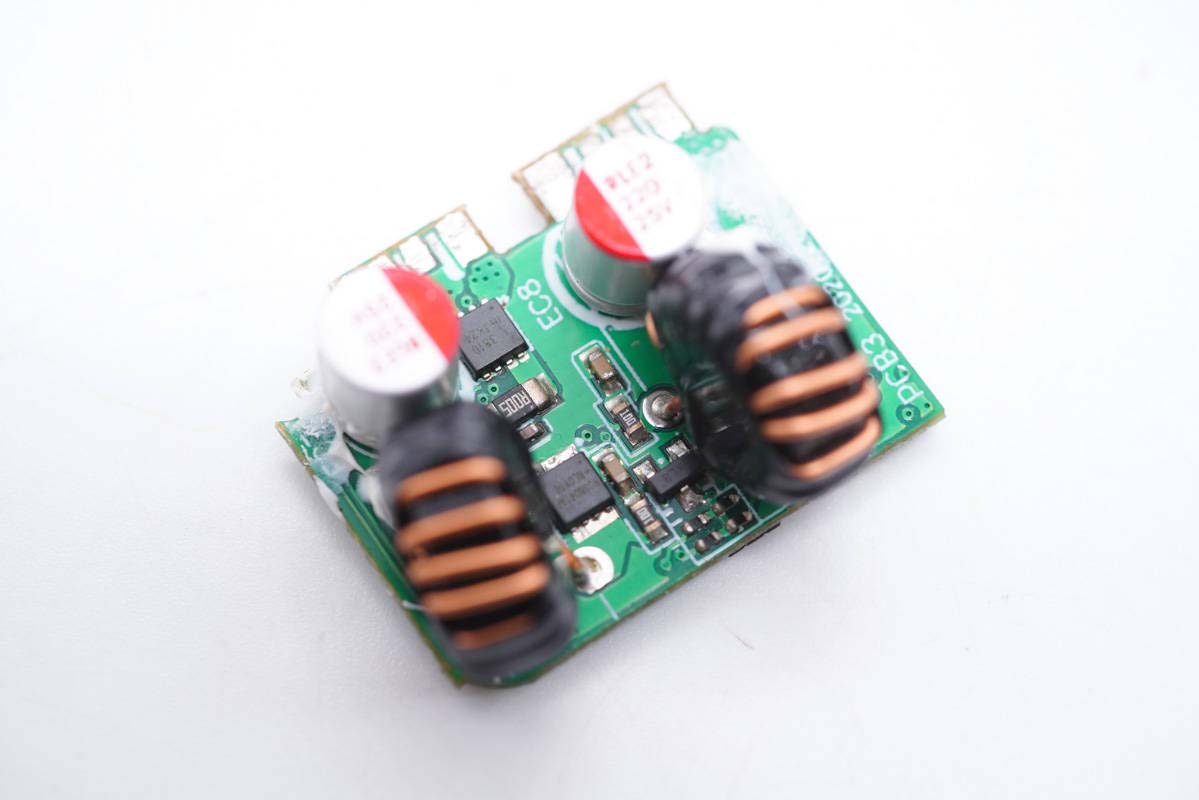

小板上設有兩路二次降壓電路，正面設有一對降壓電感以及一對輸出濾波固態電容，分別用于兩路降壓以及二次濾波。

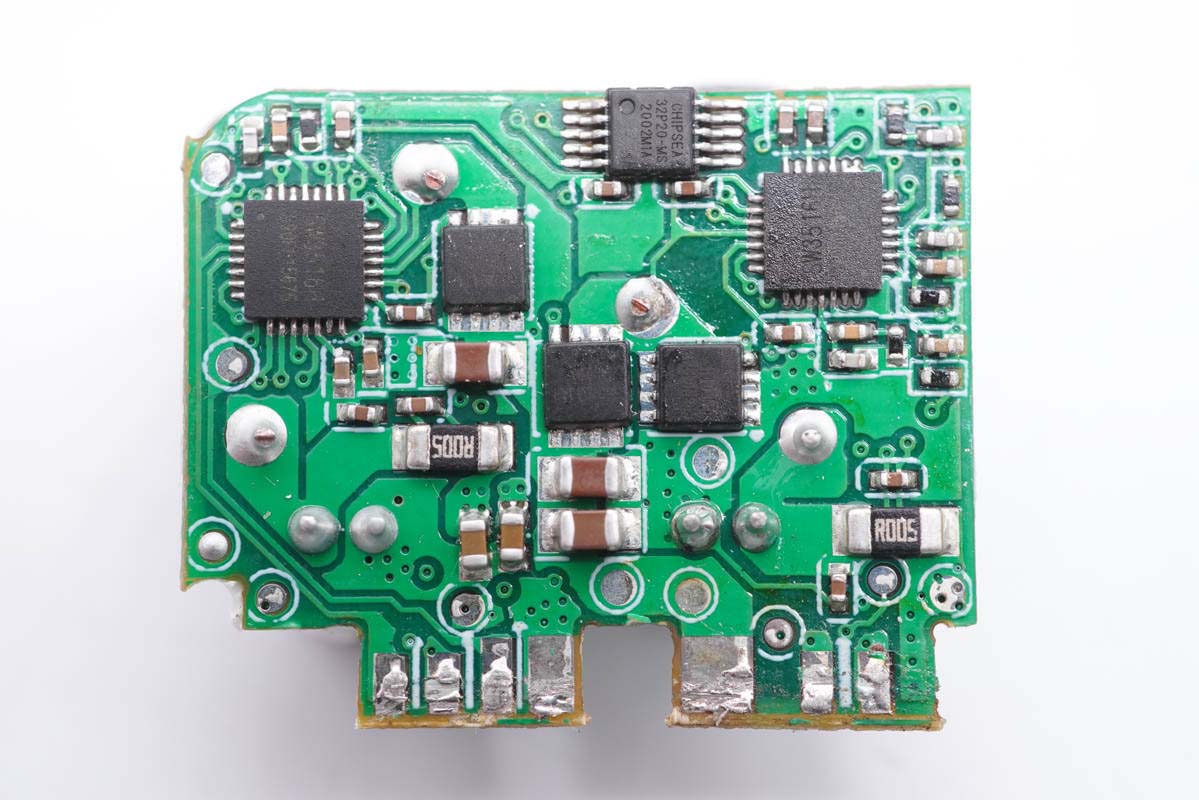

背面設有MCU、兩顆二次降壓協議IC以及三顆MOS管。

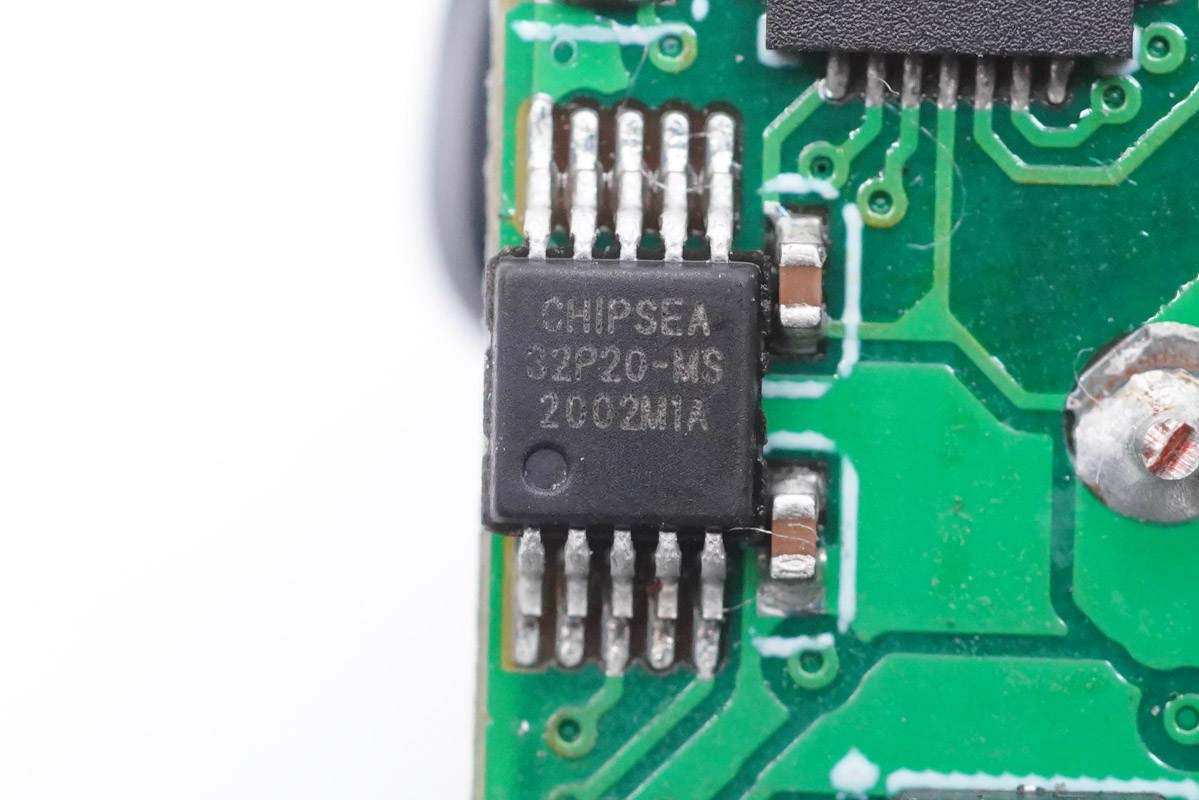

MCU采用芯?？萍糃SU32P20，用于輸出功率智能分配。

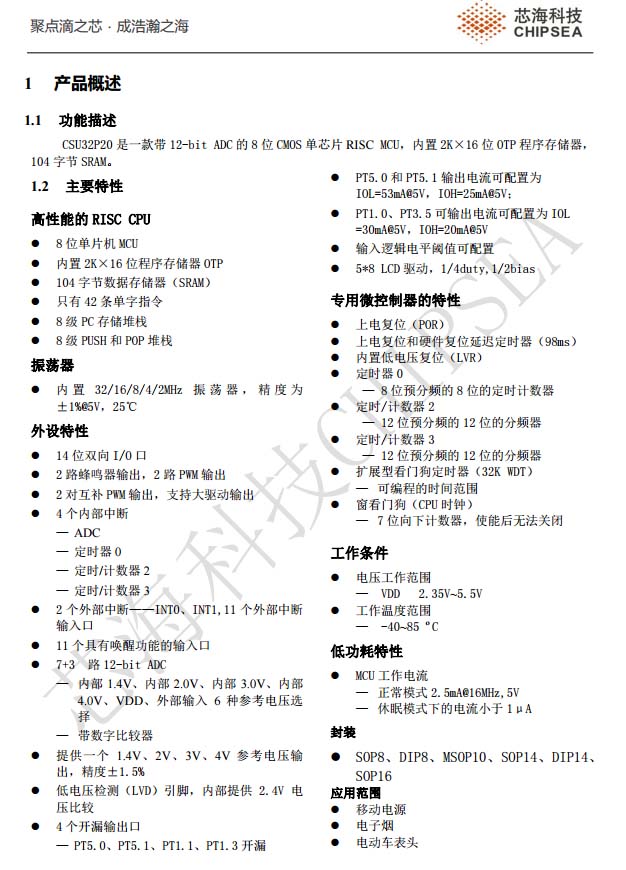

芯海科技CSU32P20資料信息。

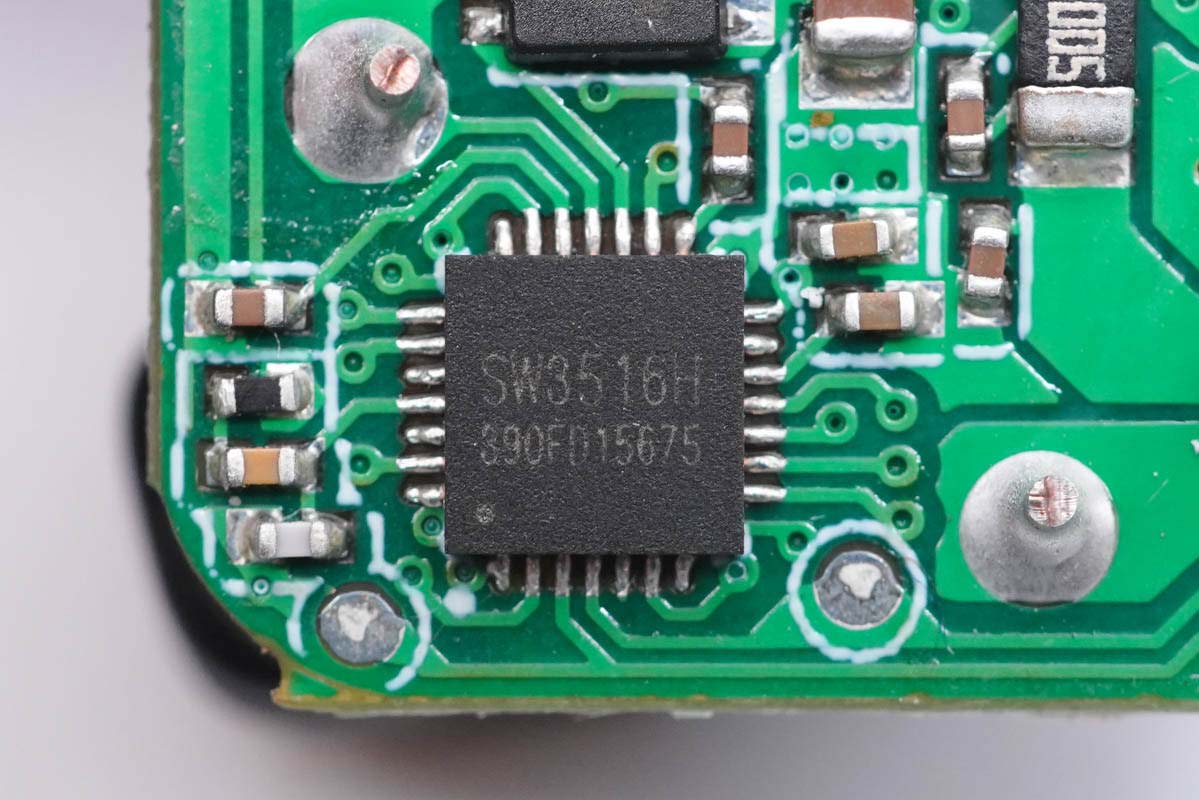

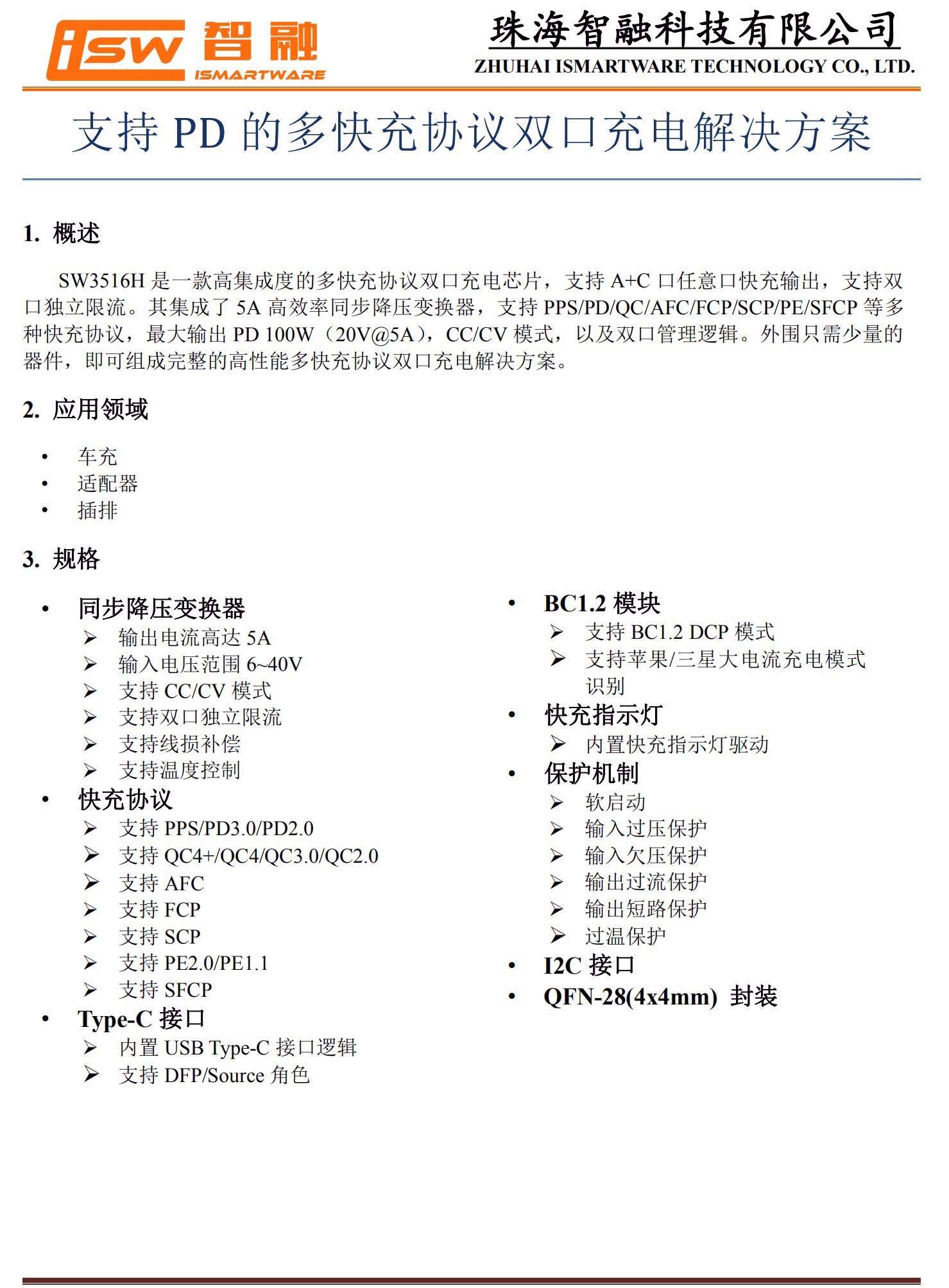

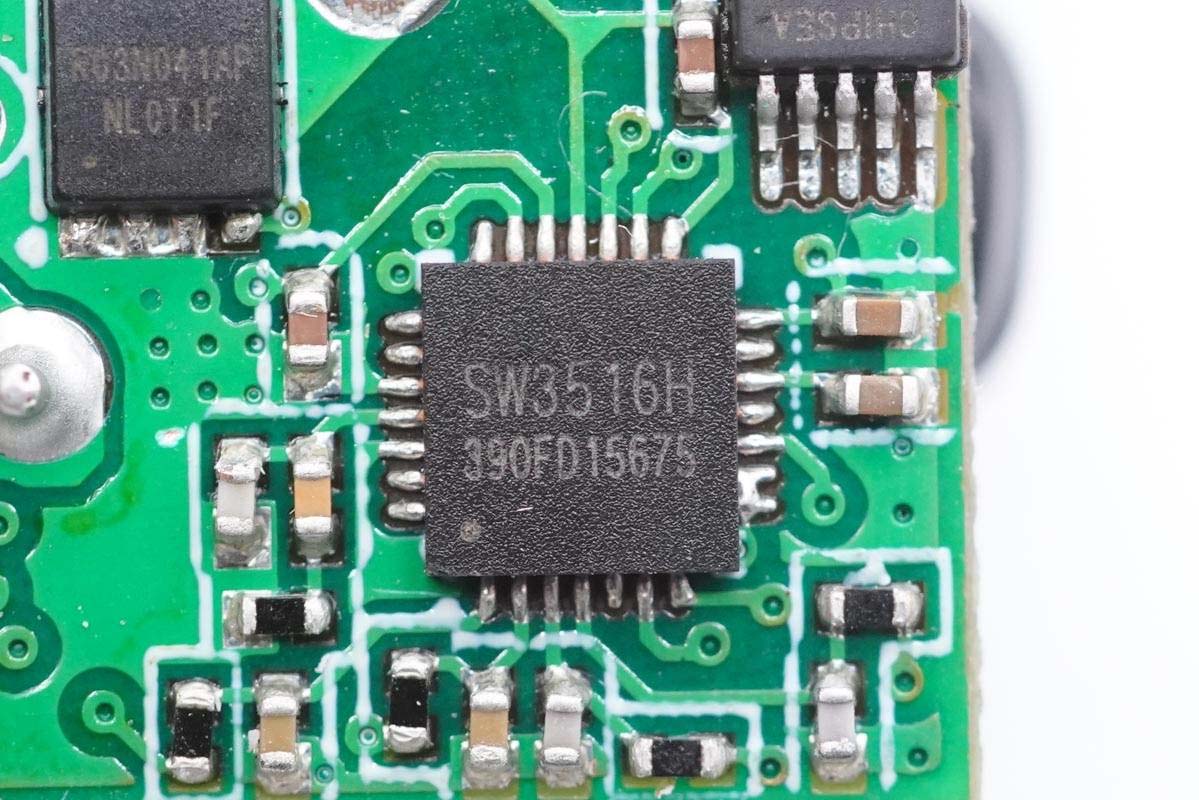

C1口和另外1A1C口的二次降壓電路主控芯片均采用智融SW3516H，用于進行降壓控制和協議識別。智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。

SW3516H集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

另一顆智融SW3516H特寫。

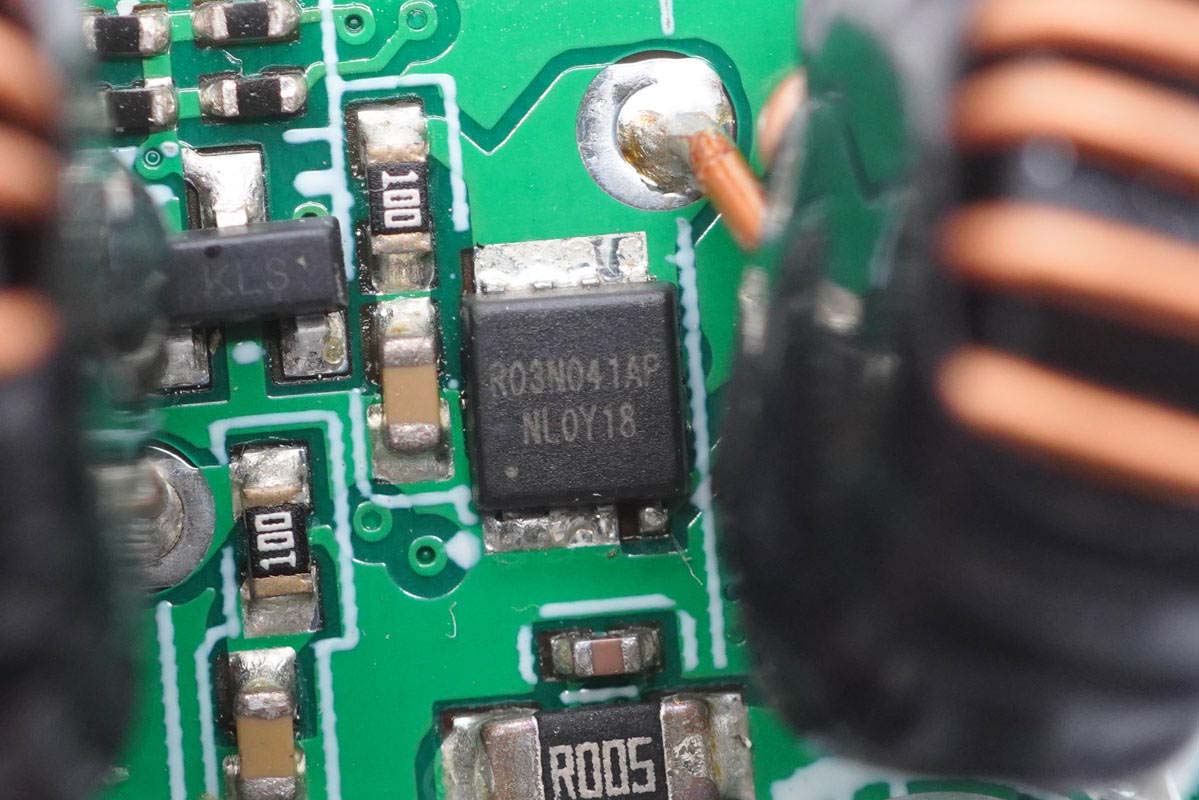

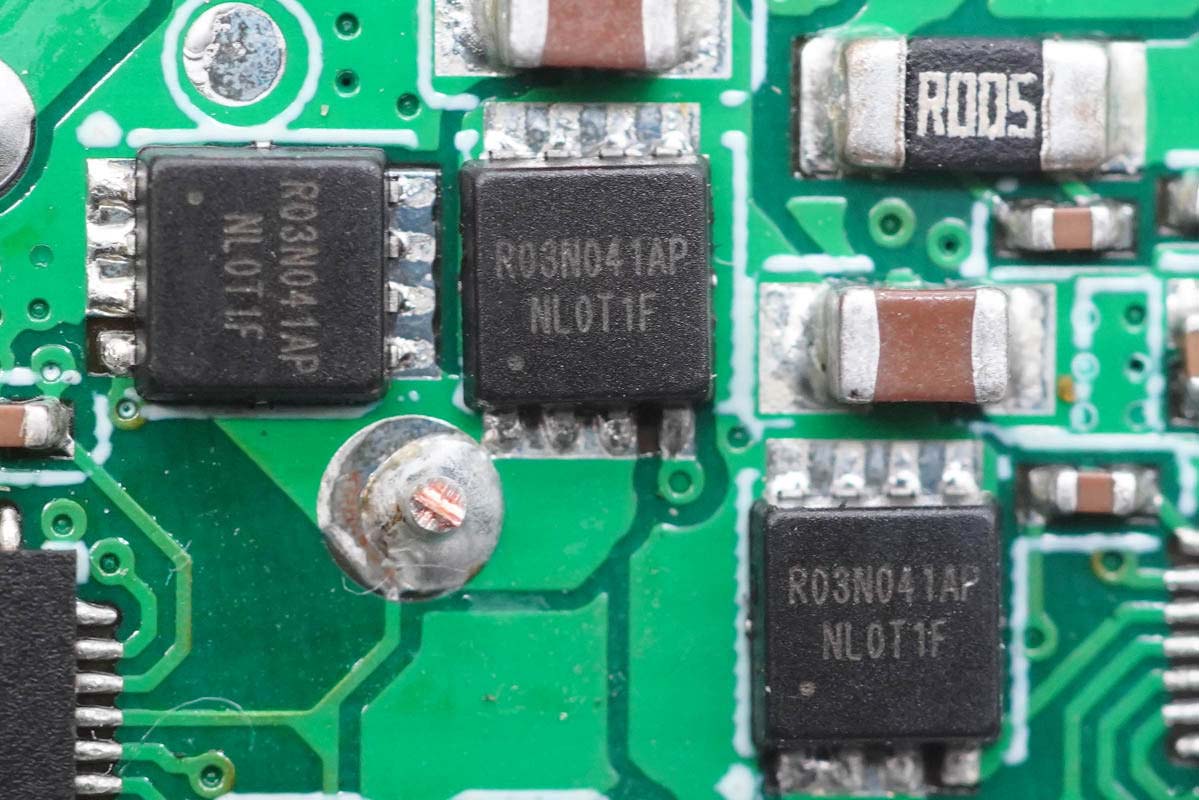

每顆智融SW3516H還各外掛兩顆R03N041AP MOS管輸出同步整流降壓。

小板正面還有一顆。

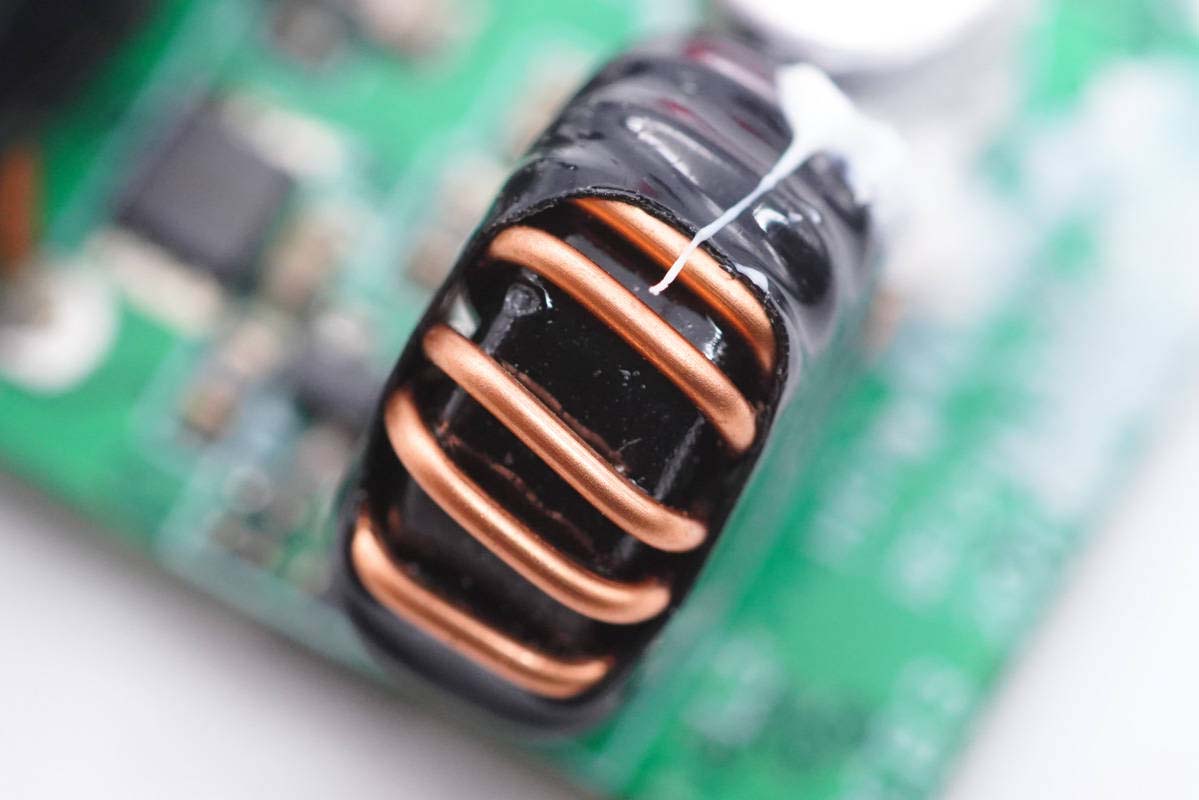

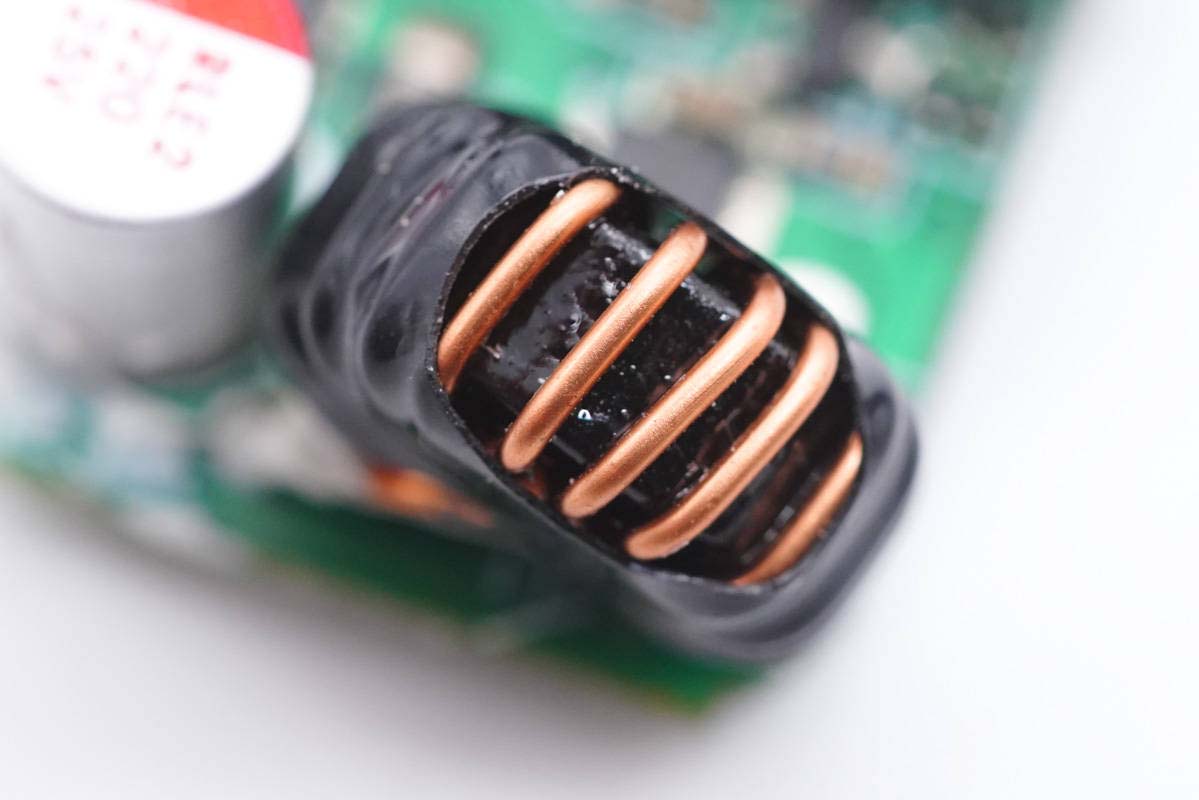

降壓電感外套熱縮套管保護。

另一顆特寫。

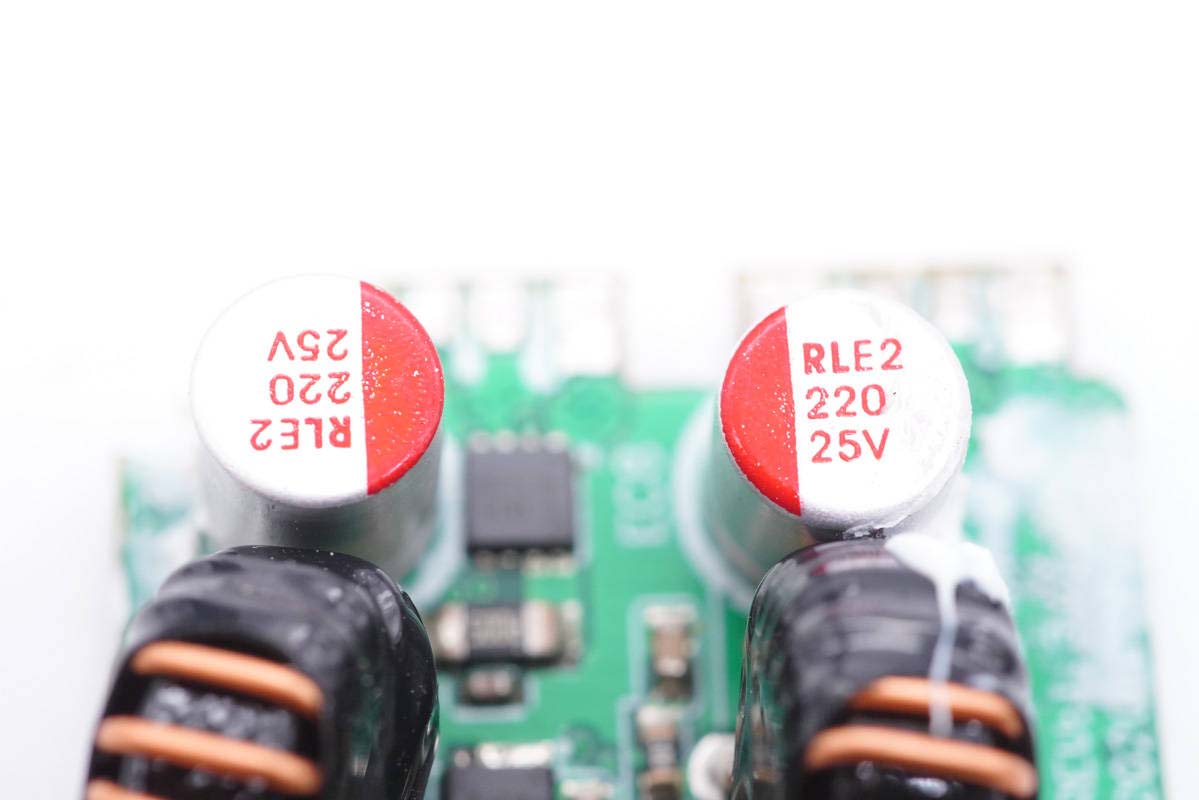

兩顆輸出濾波固態電容規格均為25V 220μF。

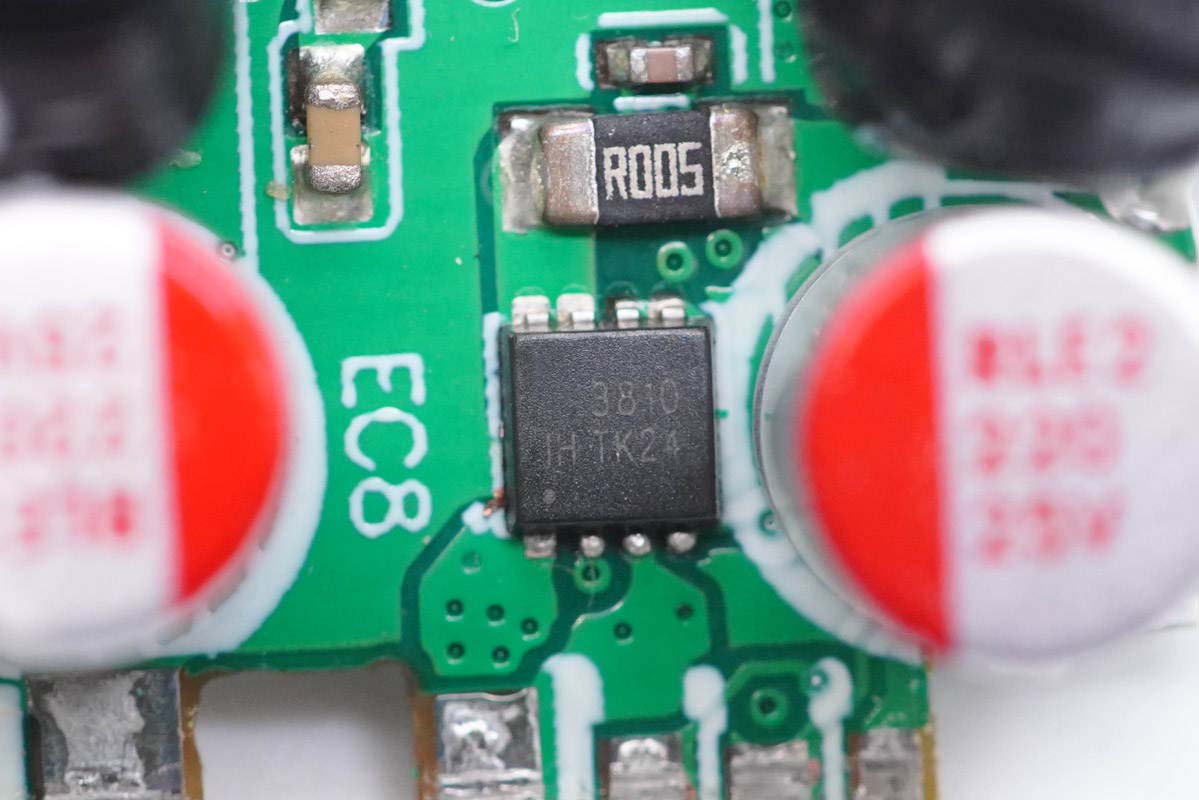

絲印3810的MOS管，用于USB-C2和USB-A口端口分配。

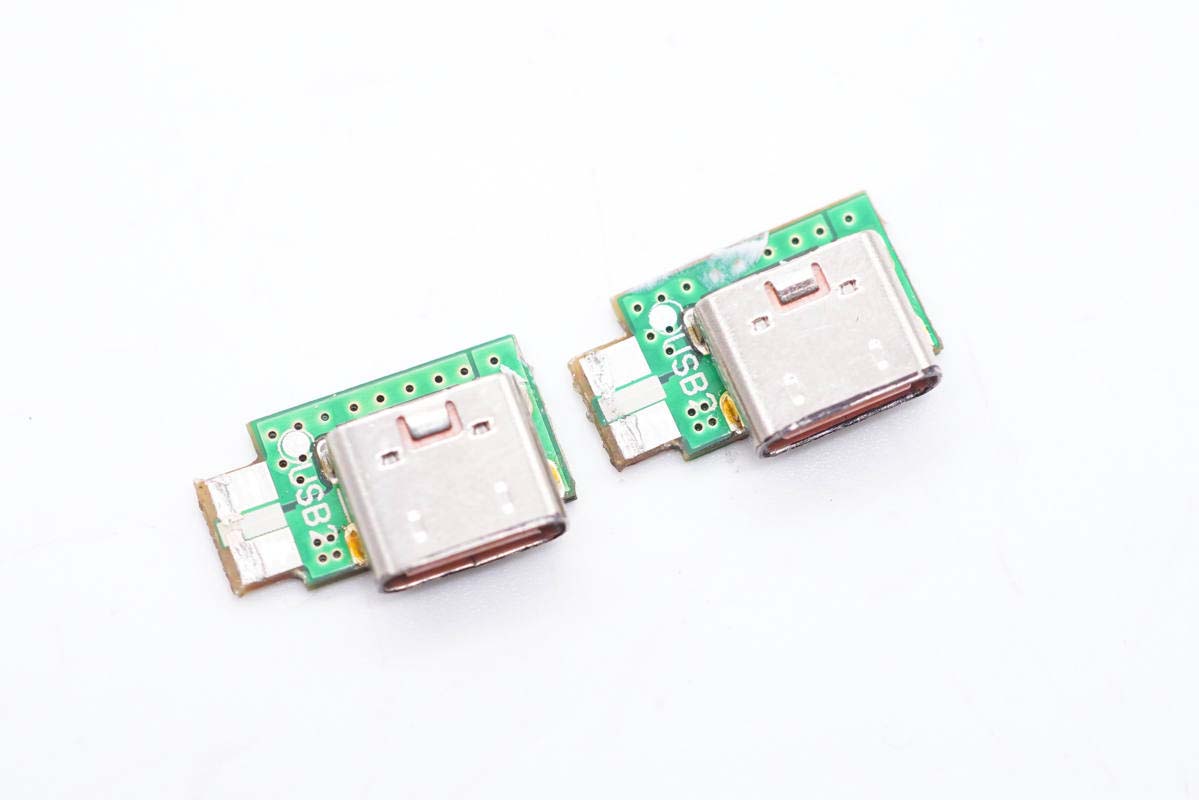

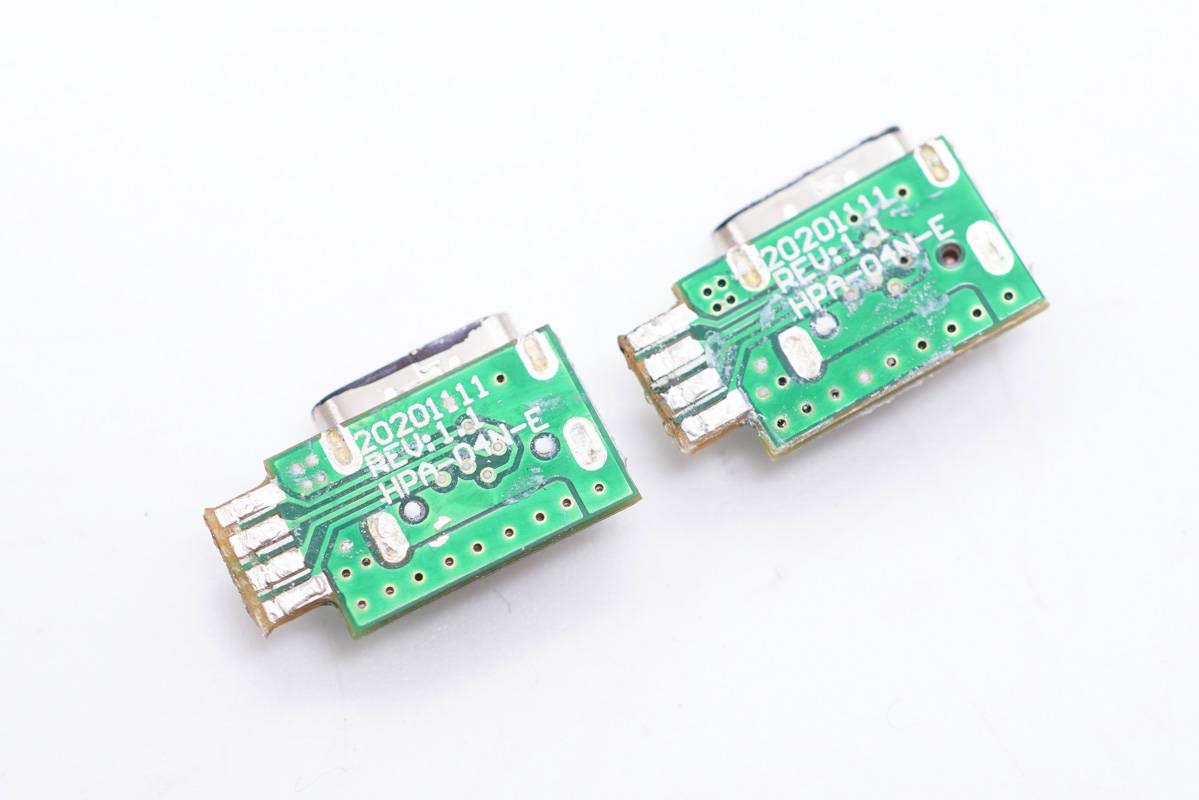

USB-C母座小板一覽。

背面一覽，沒有元器件，單純用于電路連接，支撐USB母座。

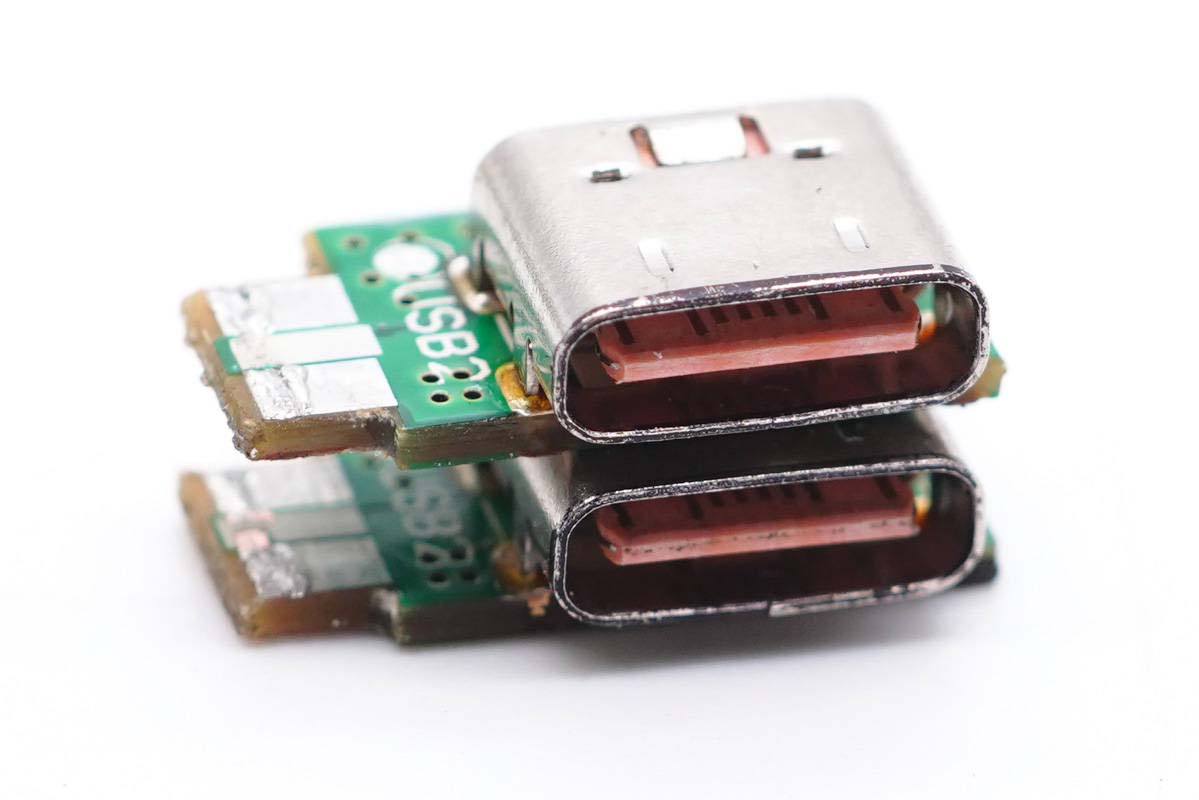

兩個USB-C口母座特寫，過孔焊接。

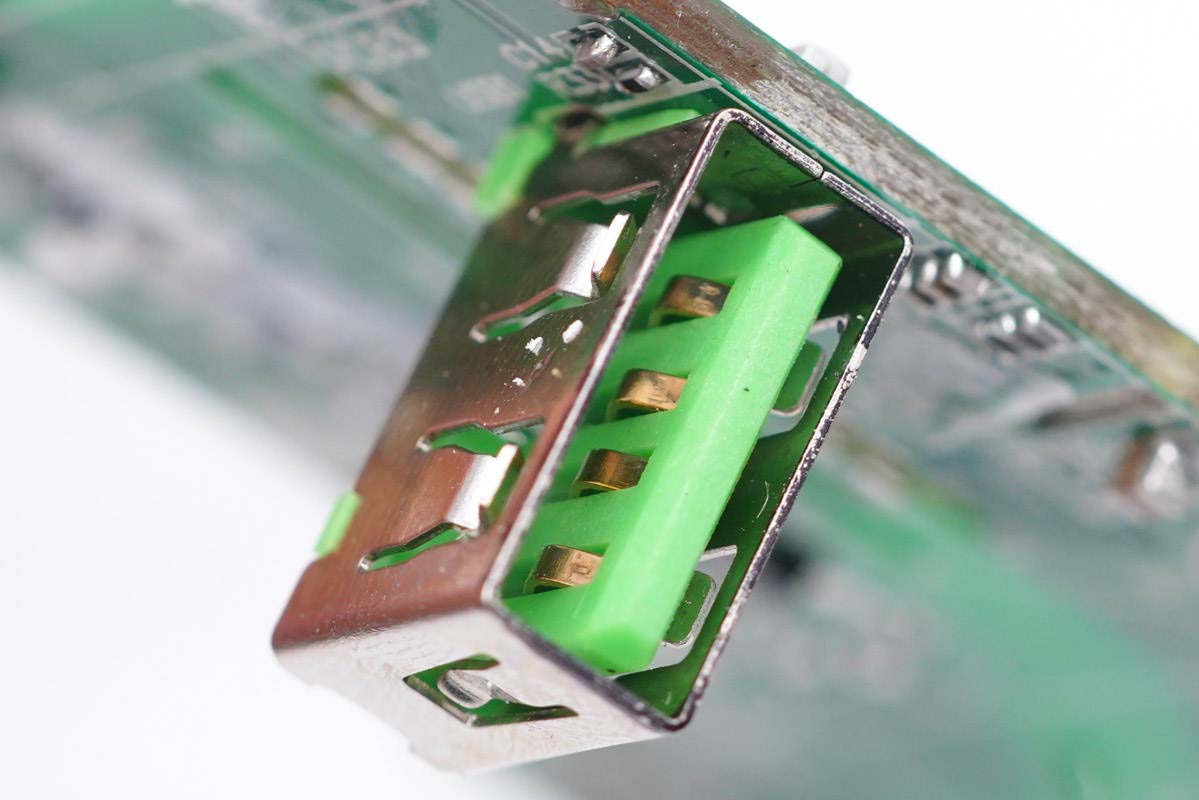

USB-A母座特寫。

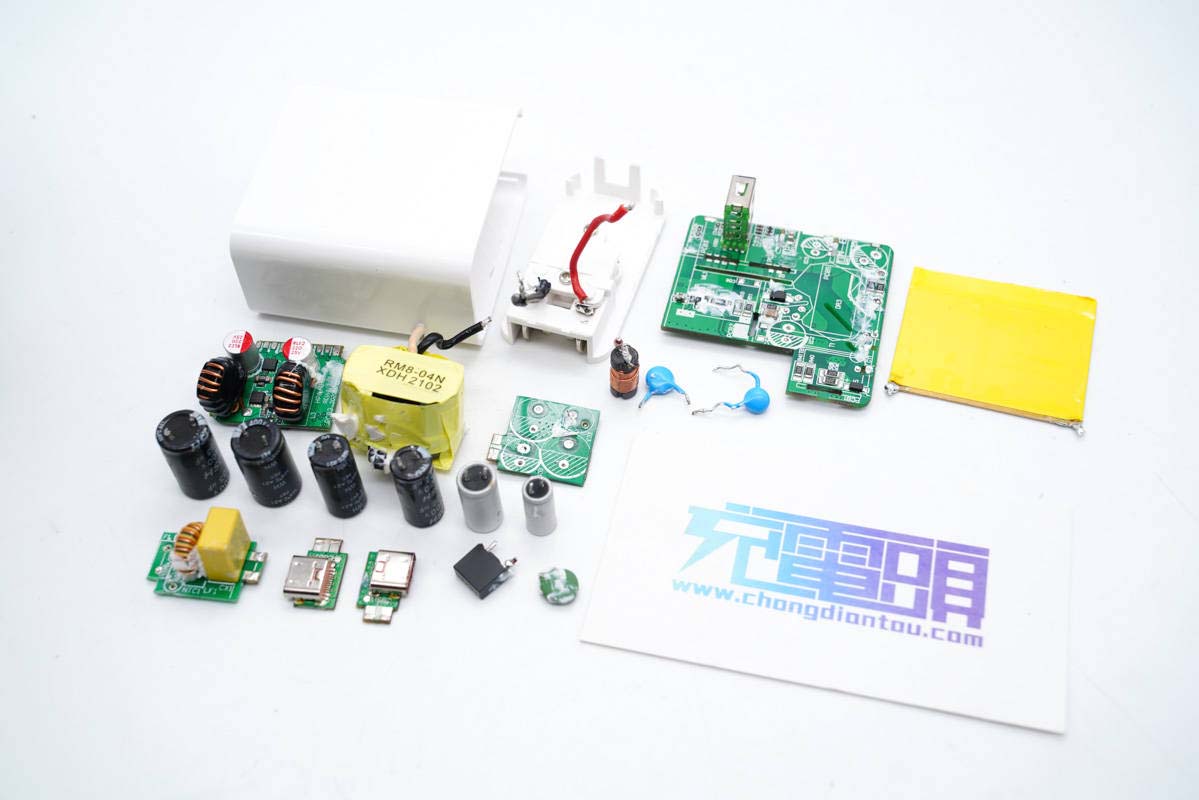

全部拆解完畢，來張全家福。

充電頭網拆解總結

華科生這款氮化鎵快充采用PC材質白色外殼，整體光滑簡潔，方便客戶進行差異化定制。產品配備2C1A三個接口，支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0和PPS快充協議，具備齊全固定電壓檔位以及3.3-21V3A PPS電壓檔位，整體兼容性很好，此外兩個C口還支持功率盲插，使用方便，滿足各大品牌筆記本、手機等設備快充需求。

充電頭網通過拆解了解到，PCBA模塊在布局上采用了多塊小板，優化了充電器內部空間的利用，此外在導熱以及絕緣等方面措施做得也很足。充電器采用安森美主控搭配英諾賽科INN650D02氮化鎵功率開關管，以及南芯SC3503同步整流控制器搭配恒泰柯整流管組成開關電源，兩路降壓協議IC均采用智融SW3516H。整個主板的外圍電路非常簡潔，特別是南芯SC3503控制器周圍，可以看到電容電阻等小器件非常的很少，對于產品的設計、成本的降低非常有幫助。
