65W充電器是主流輕薄筆記本常用的一個功率，并且很多人在選購筆記本時，也會選購輕薄的筆記本，滿足日常使用需求。華科生推出了一款65W 2C1A三口氮化鎵快充，采用長條機身設計，支持單口65W輸出，并支持5A PPS快充，兼顧筆記本電腦充電和安卓手機快充。

同時這款充電器還具備20W快充，雙口同時使用時按照45+12W功率分配，滿足手機和電腦同時充電需求，下面就對華科生這款65W充電器進行拆解，看看內部做工用料如何。

華科生65W充電器外觀

充電器采用時下熱門柱狀造型設計，外殼通體白色，表面磨砂抗指紋，整體風格簡約。

腰身各面潔白，可方便客戶進行差異化設計。

輸入端外殼上印有充電器參數

型號：HPA-26N200325CD01

輸入：100-240V~50/60HZ 1.5A Max

輸出：

C1：5V3A、9V3A、12V3A、15V3A、20V3.25A

C2：5V3A、9V2.22A、12V1.67A

A1：5V3A、9V2A

C1+C2：45W+12W

C1+A1：45W+12W

C2+A1：5V3A

C1+C2+A1：45W+15W

制造商：深圳華科生數字科技有限公司

充電器已經通過了CCC認證。

充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

輸出端設有2C1A三個USB接口，均為黑色膠芯，接口旁還印有區別標識方便使用。

測得充電器機身高度為63.79mm。

寬度為41.62mm。

厚度為29.7mm。

和蘋果61W充電器對比，體積優勢明顯。

拿在手上的大小直觀感受。

充電器凈重約為105g。

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

此外PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。

測得USB-C2口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

并且具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-11V2A一組PPS電壓檔位。

最后測得USB-A口支持QC2.0/3.0、AFC、FCP快充協議。

華科生65W充電器拆解

對華科生65W 2C1A快充充電器有了基本了解后，下面繼續對其進行拆解，看看用料做工如何。

將輸入端外殼拆開，超聲波焊接封裝，拆解與PCBA模塊通過金屬彈片接觸通電，插腳采用塑料殼和螺絲封裝絕緣。

抽出充電器內部PCBA模塊，導熱墊上印有HANYUTP字樣，來自東莞市漢宇熱能科技有限公司。

充電器內部PCBA模塊正反面均覆蓋來自漢宇熱能的導熱墊，增大散熱面積，為PCBA模塊降溫，變壓器與內部元件之間也填充有導熱硅膠散熱。

使用游標卡尺測得PCBA模塊長度約為48.29mm。

PCBA模塊寬度約為36.07mm。

PCBA模塊厚度約為20.64mm。

PCBA模塊由兩塊小板與主板焊接組成，其中輸入端小板焊接共模電感，安規X2電容等器件，輸出端小板焊接輸出母座以及降壓電路，提高充電器空間利用率。

PCBA模塊正面一覽，近似于常見的三段式結構，頂部為高壓濾波電容，中間為開關變壓器，變壓器右側為Y電容，底部小板焊接USB母座和二次降壓電路。

PCBA模塊背面電路極為精簡，僅整流橋，氮化鎵合封芯片，光耦和同步整流芯片以及對應的外圍元件。

通過對充電器PCBA模塊的觀察發現，華科生65W 2C1A氮化鎵充電器采用反激開關電源寬范圍輸出，USB-C1接口單獨一路寬電壓輸出，USB-C2和USB-A口使用二次降壓輸出，輸出功率智能分配，在USB-C1輸出時，USB-C2和USB-A口降為5V輸出。下面我們就從輸入端開始了解整個充電器的設計與用料。

充電器采用彈片接觸供電，輸入端焊接一顆保險絲。保險絲后面焊接一塊小板用于EMI濾波。

輸入端延時保險絲規格為3.15A 250V。

交流輸入經過保險絲后送到EMI濾波小板，小板上焊接共模電感，浪涌抑制電阻和安規X2電容。

小板背面焊接安規X2電容放電電阻。

輸入端共模電感特寫，采用漆包線和絕緣線繞制在綠色磁環上。

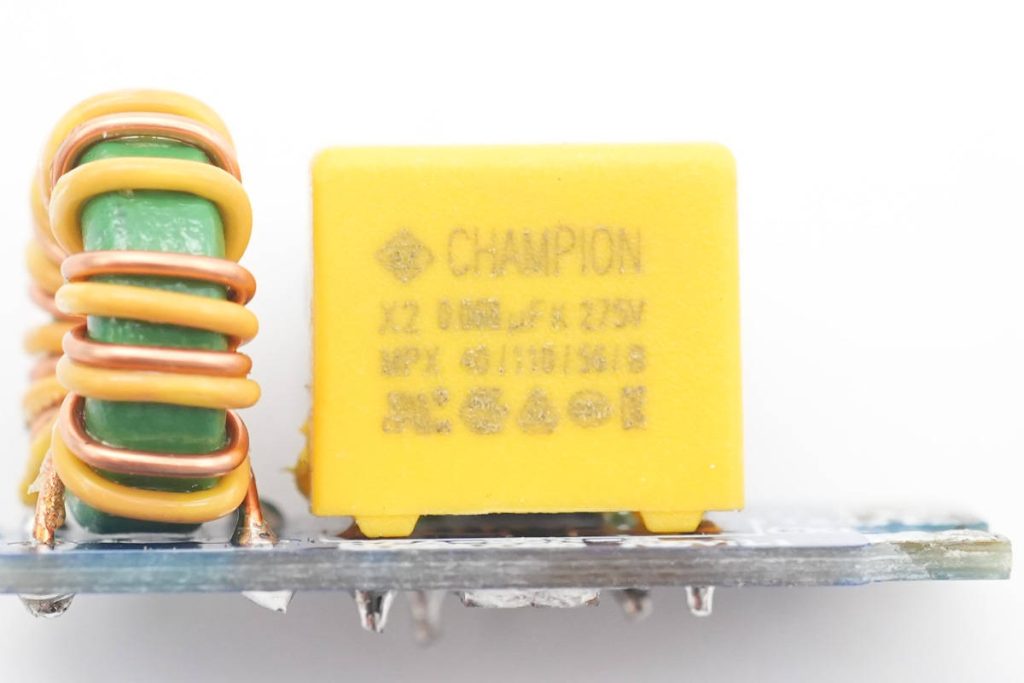

安規X2電容規格為0.068μF，來自CHAMPION全鵬。

NTC熱敏電阻來自廣東志敏電子，HNP系列，冷態電阻3Ω，直徑7mm。

PCB正面焊接一顆WRMSB40M整流橋，WRMSB40M來自深圳市沃爾德實業有限公司，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

沃爾德WRMSB40M詳細資料信息。

充電頭網了解到，沃爾德軟橋還被OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認可。

PCB背面焊接一顆同型號的整流橋，整流橋采用半橋連接，并聯使用均攤發熱，降低溫升。

三顆初級濾波電容來自綠寶石，ME系列105℃耐熱，規格均為400V 33μF。

差模電感采用熱縮管包裹絕緣。

充電器初級主控芯片采用了一顆來自東科的合封氮化鎵芯片DK065G，是一顆內部集成了650V氮化鎵開關管的準諧振反激開關電源功率芯片。DK065G采用谷底開通以降低開關損耗，最高支持250kHz開關頻率，待機功耗低于50mW，采用DFN8*8封裝，適用于PD快充，電源適配器等應用。

用于反激RCD吸收電路的二極管和限流電阻。

為主控芯片供電的濾波電容，來自永銘，規格為100V 4.7μF。

變壓器采用ATQ23磁芯，次級采用多層絕緣線。

用于反饋調節輸出電壓的EL1018光耦。

兩顆藍色Y電容來自東莞成希電子。

同步整流芯片來自東科，絲印100R10M，實際型號為DK5V100R10M，是一款零外圍的同步整流芯片，內置100V耐壓，10mΩ導阻的同步整流管，支持CCM，DCM和QR運行模式，可直接替代肖特基二極管，提升電源轉換效率。

輸出濾波電容來自綠寶石，BC系列固態電容，規格為680μF 25V。

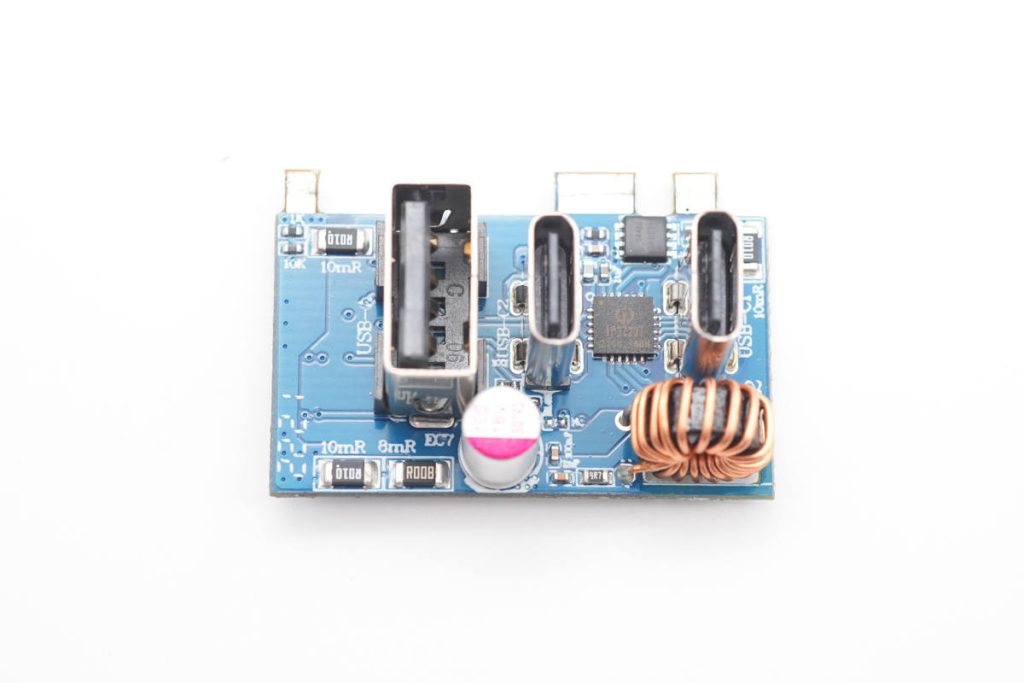

輸出端小板焊接降壓電路和USB母座。

將輸出小板拆下，小板背面焊接一顆協議芯片，VBUS開關管和同步降壓芯片，PCB鏤空放置降壓電感，降低厚度。

小板正面焊接一顆協議芯片和VBUS開關管，以及電流取樣電阻和濾波電容。

用于USB-C1接口的協議芯片來自英集芯，型號為IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

IP2723T可為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

英集芯IP2723T資料信息。

充電頭網通過拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

用于USB-C1接口的VBUS開關管，絲印S4480。

USB-C1母座特寫。

USB-C2和USB-A口的協議芯片采用云矽半導體XPD767，這款芯片已經通過了USB PD3.0認證，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本，具有TSSOP-20和QFN20封裝。

其中XPD767內部集成的VBUS管和檢流電阻用于USB-C2口輸出，外置的VBUS開關管和電流取樣電阻用于USB-A口過流保護和輸出控制。

云矽半導體XPD767資料信息。

充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

用于USB-A口的VBUS開關管，絲印8039。

磁環降壓電感特寫。

用于降壓輸出的同步降壓芯片絲印RH8603，采用SO8封裝。

100μF 16V固態電容用于降壓輸出濾波。

USB-C2母座特寫。

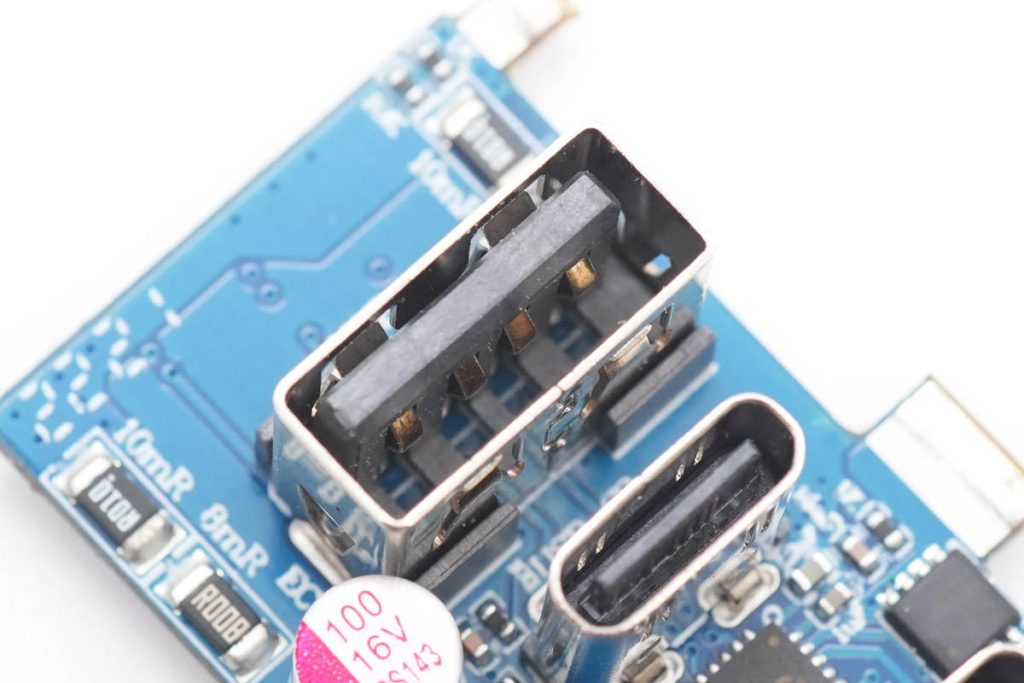

USB-A母座特寫。

全部拆解完畢，來張全家福。

充電頭網拆解總結

華科生65W 2C1A氮化鎵快充采用白色長條狀外殼，便于攜帶使用。充電器USB-C1支持65W輸出，并支持5A PPS快充輸出，對于安卓手機的快充支持較好，USB-C2與USB-A口支持20W輸出，可以滿足蘋果手機的快充需求。雙口同時輸出時為45+12W功率分配，可為手機及筆記本同時充電。

充電頭網通過拆解了解到，華科生這款充電器采用東科半導體的快充電源方案，為DK065G合封氮化鎵芯片搭配同步整流芯片組成，通過拆解可以看到，東科這款氮化鎵合封芯片的外圍元件非常精簡。輸出協議芯片使用英集芯IP2723T和云矽XPD767的組合，實現三口快充。

同時內部使用了漢宇熱能的導熱墊，為變壓器和合封氮化鎵芯片散熱，初級濾波電容和輸出固態電容均來自綠寶石。充電器內部使用多塊PCB組合焊接，提高空間利用率，設計緊湊，搭配高集成電源方案，大大簡化了設計。
