華科生30W氮化鎵充電器外觀

充電器采用可愛的粉色配色,外殼磨砂抗指紋,邊角過渡圓潤。

充電器配備可折疊國標插腳,搭配小巧機身攜帶更加方便。

輸入端外殼印有充電器參數
型號:HPA-19N200150CU01
輸入:100-240V~50/60HZ 0.8A
輸出:
USB-C:5V3A、9V3A、12V2.5A、15V2A、20V1.5A(30W Max)
USB-A1:5V3A、9V2A、12V1.5A(18W Max)
A+C:5V3A(15W Max)
制造商:深圳華科生數字科技有限公司
充電器通過了CCC認證。

輸出端配備1A1C雙輸出接口,均為黑色膠芯,A口旁印有30W功率字樣。

測得充電器機身高度為37.8mm。

寬度為30.37mm。

厚度為40.83mm。

和蘋果30W充電器對比,體積優勢明顯。

拿在手上的大小直觀感受。

凈重約為48g。

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple2.4A、Samsung 5V2A、DCP協議,以及QC2.0/3.0、AFC、FCP、SCP快充協議。

測得USB-C口支持Apple2.4A、Samsung 5V2A、DCP協議,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。

PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位。
華科生30W氮化鎵充電器拆解
對華科生這款65W氮化鎵充電器有了基本了解后,下面繼續對其進行拆解,看看用料做工如何。

首先沿外殼接縫拆開充電器外殼,PCBA模塊上焊接彈片用于交流取電。

從外殼中取出充電器PCBA模塊,采用多塊小板焊接組合而成,提高空間利用率。并且在PCB底部還粘貼了一塊導熱墊,為發熱器件散熱,初次級器件之間插入一片麥拉片用于絕緣。

輸入端小板上焊接保險絲和整流橋,輸出USB-C母座也焊接在垂直小板上。

輸入端小板另一面焊接共模電感,變壓器焊接在獨立的垂直小板上,并纏繞膠帶絕緣。

使用游標卡尺測得PCBA模塊長度約為34.41mm。

寬度約為34.65mm。

厚度約為22.52mm。

PCBA模塊正面一覽,共焊接三塊小板,分別用于輸入整流,焊接變壓器和輸出USB-C母座。變壓器采用黃色絕緣膠帶嚴密纏繞。USB-C母座也焊接在獨立的小板上,方便使用。

PCBA模塊背面焊接一顆氮化鎵合封芯片,反饋光耦,同步整流管和一顆VBUS開關管,初次級之間開槽插入麥拉片加強絕緣,確保安全。
通過對充電器PCBA的觀察發現,華科生30W 1A1C氮化鎵充電器采用反激寬電壓輸出,輸出電壓通過協議芯片調節,單口輸出時,雙口均支持快充,雙口同時輸出時,輸出降為5V,下面我們就從輸入端開始了解整個充電器的設計和用料。

充電器輸入端焊接一塊小板,與主板上面各焊接一片彈片,用于連接折疊插腳供電。

充電器輸入端小板上焊接保險絲和整流橋。

另一面焊接用于供電的彈片和共模電感。

輸入端貼片保險絲規格為2A 250V。

輸入端整流橋來自深圳市沃爾德實業有限公司,型號為WRMSB30M,規格3A1000V。這顆軟橋通過較軟的恢復曲線,比較平滑的關斷特性,可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

沃爾德WRMSB30M規格資料。
充電頭網拆解了解到,采用沃爾德WRMSB30M的還有即刻65W 2C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充充電器、麥多多30W 1A1C快充充電器等產品。

第一顆濾波電容來自永銘,規格為18μF 400V。

差模電感采用工字磁芯繞制,外套熱縮管包裹。

第二顆濾波電容來自綠寶石,規格為400V 27μF,共計45μF容量。

開關電源主控芯片采用南芯半導體的SC3056,這是一顆氮化鎵合封芯片,內置氮化鎵功率器件和控制器。采用高頻準諧振反激控制,具有全負載范圍高能效和高可靠性,源自南芯半導體的SC305x GaN Combo系列。SC3056內部集成650V耐壓的氮化鎵開關管,可輕松驅駕30W~40W輸出功率范圍。
SC3056工作在QR和DCM模式下,谷底開通以提高效率;提供自適應的頻率折返用于實現全負載范圍內的高效率;無負載時,芯片以突發模式運行,降低待機功耗。轉換器內置高壓啟動電路,可實現超低的待機功耗和超快的啟動速度。

SC3056內部集成軟啟動電路,以及用于超寬輸出范圍的分段式供電電路。在突發和故障模式下具有超低的工作電流,滿足待機能效要求。最高工作頻率為175KHz,大幅降低磁性器件的體積和成本。全功率范圍具備抖頻功能,用以改善EMI性能。
芯片內置過熱保護,供電過壓保護、供電欠壓閉鎖、逐周期電流限制、兩級過流保護、輸出過電壓保護、輸出短路保護和過載保護,提供完善全面的保護功能。
據充電頭網了解,南芯半導體的快充方案廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面,并被立訊精密65W 1A1C氮化鎵快充、華為66W超級快充車充、華為50W超級快充無線車充、紫米20號200W PD快充移動電源、小米20000mAh移動電源50W超級閃充版、三星10000mAh 25W PD快充移動電源、公牛600W戶外移動電源、安克PowerHouse II 400戶外電源等數十款產品采用,品質獲得客戶高度認可。

南芯SC3056外置的升壓電感,用于分段式供電,獲得更寬的輸出電壓范圍。

變壓器采用ATQ18磁芯,次級采用多層絕緣線,使用膠帶嚴密包裹。

變壓器焊接小板連接到主板,小板上焊接RCD吸收電路。

貼片Y電容來自鞍山奇發。

OR-3H7光耦,用于初級次級通信,反饋輸出電壓。

同步整流控制器采用南芯半導體SC3503,這是一顆自適應開通檢測和快速關斷同步整流控制器,無需輔助線圈供電,輸出電壓最低可低至0V,專利的自適應開通檢測電路避免同步整流管誤開通,兼容多種MOS,具有超低的靜態電流,支持多種工作模式,支持高側和低側同步整流,外圍元件非常精簡。采用SOT23封裝,適用于寬范圍反激適配器應用。

南芯SC3503資料信息。
充電頭網拆解了解到,該芯片已經被威源新能30W 1A1C氮化鎵快充、古石科技迷你30W氮化鎵快充、科訊迷你33W氮化鎵快充、意象65W氮化鎵充電器、努比亞30W氮化鎵快充、華科生65W 2C1A氮化鎵快充充電器采用。

同步整流管采用砹德曼AD100N60D5,NMOS,耐壓100V,導阻10.3mΩ,PPAK5*6封裝。

輸出濾波電容來自永銘,NPX系列固態電容,規格為680μF 25V。

充電器次級的協議芯片焊接在USB-C母座的小板上。

小板正面焊接USB-C母座和一顆電流取樣電阻。

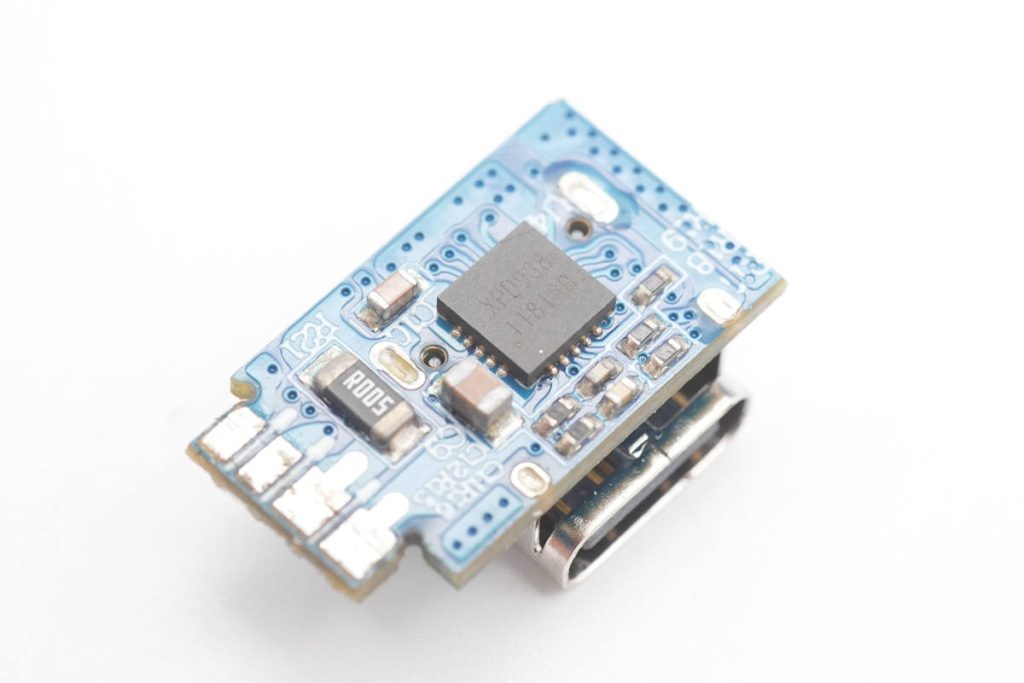

小板背面焊接協議芯片和一顆電流取樣電阻。

協議芯片采用云矽半導體XPD938,這款芯片已經通過了USB PD3.0認證,TID:5594。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD2.0/3.0和PPS等快充協議,內部集成 10mΩ VBUS 通路功率開關管,并且集成10mΩ電流檢測電阻,支持完善的保護功能,節省外圍元件數量,簡化電路,降低成本。支持TSSOP-20和QNF4*4-20封裝,這款充電器采用QFN4*4-20封裝。

云矽半導體XPD938資料信息。
充電頭網拆解了解到,云矽半導體XPD系列快充協議芯片已被公牛,貝爾金,聯想,諾基亞,飛利浦,傲基,倍思,品勝,摩米士等多個品牌的數十款產品采用,抓住20W PD快充風口,富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

用于USB-A口的VBUS開關管來自冠禹,型號KS3308MA,是一顆耐壓30V的PMOS,導阻7mΩ,采用PDFN3333封裝。

USB-C母座特寫,采用黑色膠芯,過孔焊接固定。

USB-A母座采用黑色膠芯,過孔焊接固定。

全部拆解完畢,來張全家福。
充電頭網拆解總結
華科生30W 1A1C氮化鎵快充采用淺粉色外殼,配合圓潤的外殼設計,顏值方便確實下了功夫。充電器采用折疊插腳,收納方便。其中USB-C口支持20V輸出,可以同時滿足手機和筆記本電腦的充電需求,十分實用。
充電頭網通過拆解了解到,華科生這款30W氮化鎵充電器采用南芯推出的合封氮化鎵電源方案,內置南芯SC3056合封氮化鎵芯片和SC3503同步整流控制器,搭配云矽半導體XPD938高集成協議芯片,實現高集成小體積的快充電源設計。
充電器內部采用導熱墊為變壓器以及合封氮化鎵芯片散熱,將內部發熱傳導至外殼散發。內部初級濾波電容來自綠寶石和永銘,輸出固態電容來自永銘。同時采用多塊PCB組合焊接,提高內部空間利用率,設計十分緊湊。
